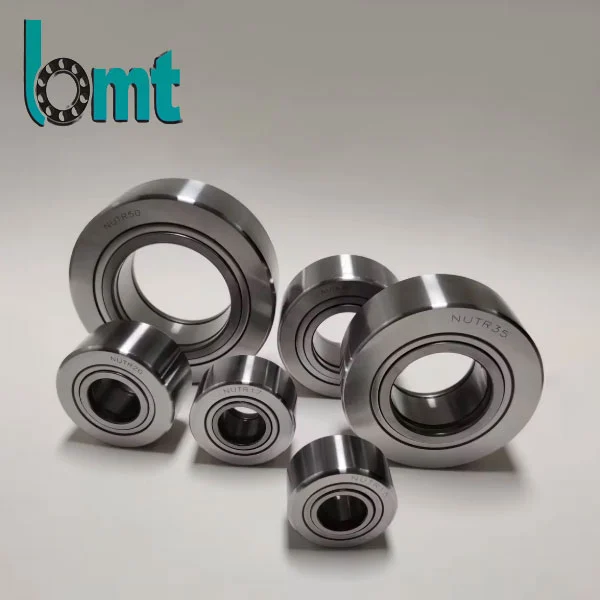

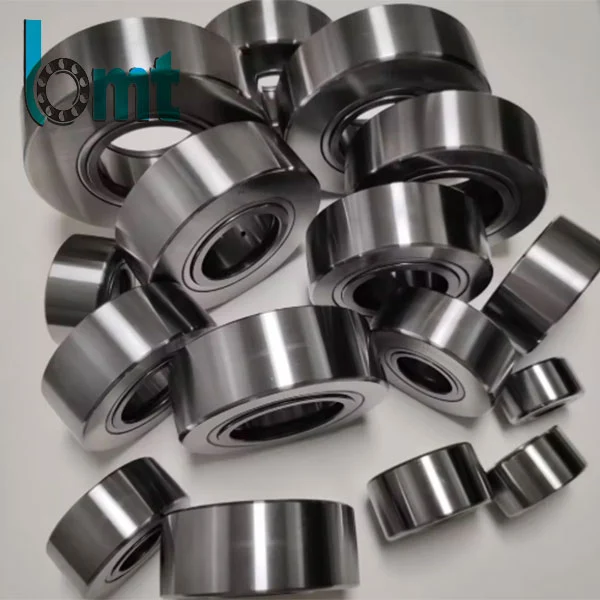

Rulli del tipo a giogo

I rulli di scorrimento a giogo sono cuscinetti specializzati con un alloggiamento a forma di giogo, progettati per il movimento orbitale o per supportare i sistemi di binari lineari. Sono ampiamente applicati nei macchinari per l'imballaggio, nell'automazione industriale e nelle apparecchiature per la movimentazione dei materiali. L'anello esterno rotante ha una superficie bombata o cilindrica, accoppiata con elementi volventi all'interno, consentendo loro di sopportare carichi radiali e spinte assiali occasionali in vari tipi di ambienti operativi.

Invia richiesta

Descrizione del prodotto

Di cosa è fatto questo prodotto

I rulli inferiori a giogo sono composti da un giogo a forma di U (con fori di montaggio per l'installazione fissa), un anello esterno che ruota attorno a un albero centrale ed elementi volventi, solitamente rullini. La maggior parte dei modelli include guarnizioni per impedire l'ingresso di sporco, detriti o acqua, il che è vantaggioso sia in ambienti interni che esterni.

Il giogo, solitamente costruito in acciaio forgiato, è trattato per aumentare la resistenza strutturale e l'anello esterno è temprato per resistere all'usura dovuta al contatto con le guide o i binari. Sulla base delle osservazioni sul campo, questo design consente un montaggio stabile e prestazioni costanti in applicazioni in cui i componenti si muovono lungo percorsi predefiniti.

Yoke Type Track Rollers

Parametri tecnici

		Rulli inferiori a forcella: serie LR
	Dimensioni (mm)				Valori di carico di base
Designazione	D	d	C	rmimin.	din. Cr w KN	stat. Cor w KN
LR50/5NPPU	17	5	7	0.2	1.69	0.94
LR50/6NPPU	19	6	9	0.3	2.7	1.37
LR50/7NPPU	22	7	10	0.3	3.3	1.7
LR50/8NPPU	24	8	11	0.3	4.3	2.39
LR5000 KDD	28	10	12	0.3	4.75	2.85
LR5000KDDU	28	10	12	0.3	4.75	2.85
LR5000 centrale nucleare	28	10	12	0.3	4.75	2.85
LR5000NPPU	28	10	12	0.3	4.75	2.85
LR5001KDD	30	12	12	0.3	5.1	3.1
LR5001KDDU	30	12	12	0.3	5.1	3.1
Centrale nucleare LR5001	30	12	12	0.3	5.1	3.1
LR5001NPPU	30	12	12	0.3	5.1	3.1
LR5200 KDD	32	10	14	0.6	6.8	4.1
LR5200KDDU	32	10	14	0.6	6.8	4.1
LR5200 centrale nucleare	32	10	14	0.6	6.8	4.1
LR5200NPPU	32	10	14	0.6	6.8	4.1
LR5002 KDD	35	15	13	0.3	6.5	4.15
LR5002KDDU	35	15	13	0.3	6.5	4.15
Centrale nucleare LR5002	35	15	13	0.3	6.5	4.15
LR5002NPPU	35	15	13	0.3	6.5	4.15
LR5201 KDD	35	12	15.9	0.6	8.7	5.2
LR5201KDDU	35	12	15.9	0.6	8.7	5.2
LR5201 centrale nucleare	35	12	15.9	0.6	8.7	5.2
LR5201NPPU	35	12	15.9	0.6	8.7	5.2
LR5003KDD	40	17	14	0.3	7.8	5.3
LR5003KDDU	40	17	14	0.3	7.8	5.3
Centrale nucleare LR5003	40	17	14	0.3	7.8	5.3
LR5003NPPU	40	17	14	0.3	7.8	5.3
LR5202KDD	40	15	15.9	0.6	10	6.3
LR5202KDDU	40	15	15.9	0.6	10	6.3
Centrale nucleare LR5202	40	15	15.9	0.6	10	6.3
LZ5202NPpu	40	15	15.9	0.6	10	6.3
LR5004 KDD	47	20	16	0.6	11.7	7.7
LR5004KDDU	47	20	16	0.6	11.7	7.7
LR5004NPPD	47	20	16	0.6	11.7	7.7
LR5004NPPU	47	20	16	0.6	11.7	7.7
LR5203 KDD	47	17	17.5	0.6	12.8	8.4
LR5203KDDU	47	17	17.5	0.6	12.8	8.4
Centrale nucleare LR5203	47	17	17.5	0.6	12.8	8.4
Lr5203NPpu	47	17	17.5	0.6	12.8	8.4
LR5005KDD	52	25	16	0.6	11.8	8.2
LR5005KDDU	52	25	16	0.6	11.8	8.2
LR5005 centrale nucleare	52	25	16	0.6	11.8	8.2
LR5005NPPU	52	25	16	0.6	11.8	8.2
LR5204 KDD	52	20	20.6	1	16.1	10.7
LR5204KDDU	52	20	20.6	1	16.1	10.7
LR5204 centrale nucleare	52	20	20.6	1	16.1	10.7
LR5204NPPU	52	20	20.6	1	16.1	10.7
LR5303 KDD	52	17	22.2	1	17.5	11.3
LR5303KDDU	52	17	22.2	1	17.5	11.3
LR5303 centrale nucleare	52	17	22.2	1	17.5	11.3
LR5303NPPU	52	17	22.2	1	17.5	11.3
LR5006KDD	62	30	19	1	16.1	11.9
LR5006KDDU	62	30	19	1	16.1	11.9
Centrale nucleare LR5006	62	30	19	1	16.1	11.9
LR5006NPPU	62	30	19	1	16.1	11.9
LR5205 KDD	62	25	20.6	1	18.8	13.2
LR5205KDDU	62	25	20.6	1	18.8	13.2
LR5205 centrale nucleare	62	25	20.6	1	18.8	13.2
LZ5205 nprp	62	25	20.6	1	18.8	13.2
LR5304 KDD	62	20	22.2	1.1	21.5	14.8
LR5304KDDU	62	20	22.2	1.1	21.5	14.8
Centrale nucleare LR5304	62	20	22.2	1.1	21.5	14.8
LR5304NPPU	62	20	22.2	1.1	21.5	14.8
LR5007KDD	68	35	20	1	17.8	13.3
LR5007KDDU	68	35	20	1	17.8	13.3
Centrale nucleare LR5007	68	35	20	1	17.8	13.3
LR5007NPPU	68	35	20	1	17.8	13.3
LR5206KDD	72	30	23.8	1	25	18
LR5206KDDU	72	30	23.8	1	25	18
LR5206 centrale nucleare	72	30	23.8	1	25	18
LR5206NPPU	72	30	23.8	1	25	18
LR5305 KDD	72	25	25.4	1.1	28	19.9
LR5305KDDU	72	25	25.4	1.1	28	19.9
LR5305 centrale nucleare	72	25	25.4	1.1	28	19.9
LR5305NPPU	72	25	25.4	1.1	28	19.9
LR5207KDD	80	35	27	1.1	31	22.8
LR5207KDDU	80	35	27	1.1	31	22.8
LR5207 centrale nucleare	80	35	27	1.1	31	22.8
Lr5207NPU	80	35	27	1.1	31	22.8
LR5306 KDD	80	30	30.2	1.1	35.5	25.5
LR5306KDDU	80	30	30.2	1.1	35.5	25.5
Centrale nucleare LR5306	80	30	30.2	1.1	35.5	25.5
Lr5306 nppu	80	30	30.2	1.1	35.5	25.5
LR5208 KDD	85	40	30.2	1.1	35	26
LR5208KDDU	85	40	30.2	1.1	35	26
LR5208 centrale nucleare	85	40	30.2	1.1	35	26
LR5208NPPU	85	40	30.2	1.1	35	26
LR5307 KDD	90	35	34.9	1.5	44	32.5
LR5307KDDU	90	35	34.9	1.5	44	32.5
Centrale nucleare LR5307	90	35	34.9	1.5	44	32.5
Lr5307 nppu	90	35	34.9	1.5	44	32.5
LR5308 KDD	100	40	36.5	1.5	54	40.5
LR5308KDDU	100	40	36.5	1.5	54	40.5
LR5308 centrale nucleare	100	40	36.5	1.5	54	40.5
Lr5308 nppu	100	40	36.5	1.5	54	40.5

Rulli inferiori del tipo a forcella:
NATV, NATR
	Dimensioni (mm)
modello	d	d2	D	B	C
NATV 5 PP	5	12	16	12	11
NATR 5 PP	5	12	16	12	11
NATV 6 PP	6	14	19	12	11
NATR 6 PP	6	14	19	12	11
NATV 8 PP	8	19	24	15	14
NATR 8 PP	8	19	24	15	14
Natv 10 p.p	10	23	30	15	14
NATR 10 P.P	10	23	30	15	14
NATV 12 PP	12	25	32	15	14
NATR 12 PP	12	25	32	15	14
Natv 15 p.p	15	27	35	19	18
NATR 15 PP	15	27	35	19	18
NATV 17 PP	17	32	40	21	20
NATR 17 PP	17	32	40	21	20
Natività 20 p.p	20	37	47	25	24
NATR 20 P.P	20	37	47	25	24
Natività 25 p.p	25	42	52	25	24
NATR 25 PP	25	42	52	25	24
Natività 30 p.p	30	51	62	29	28
NATR 30 P.P	30	51	62	29	28
Natv 35 p.p	35	58	72	29	28
NATR 35 PP	35	58	72	29	28
Natività 40 p.p	40	66	80	32	30
NATR 40 P.P	40	66	80	32	30
Natv 45 p.p	45	72	85	32	30
NATR 45 PP	45	72	85	32	30
Natività 50 p.p	50	76	90	32	30
NATR 50 P.P	50	76	90	32	30

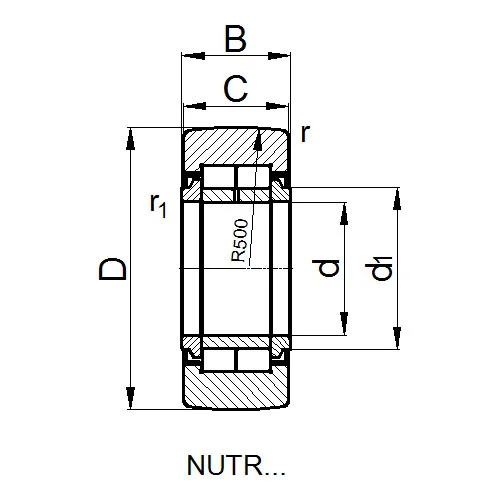

NUTR PWTR
	Dimensioni (mm)							Valori di carico di base
Designazione	D	d	B	C	d1	rmimin.	r1 min.	din. Cr KN	stat. Cor KN	Per permanenteKN	Per permanenteKN
NUTRIZIONE15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
NUTR17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
NUTR1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
NUTR1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4

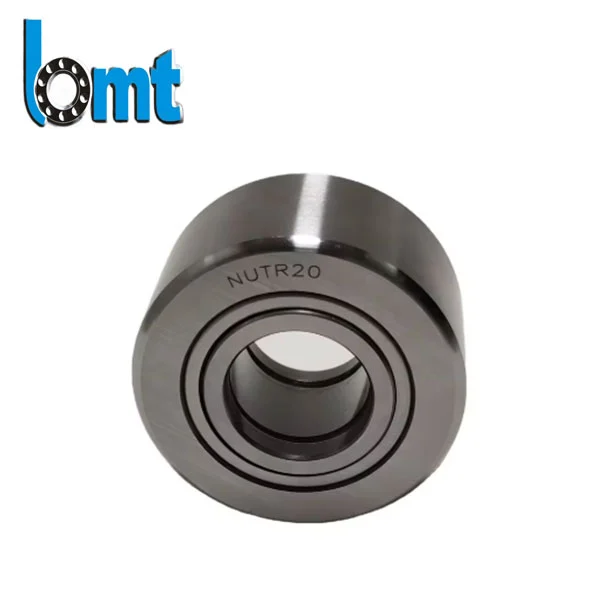

NUTR20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
NUTR2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5

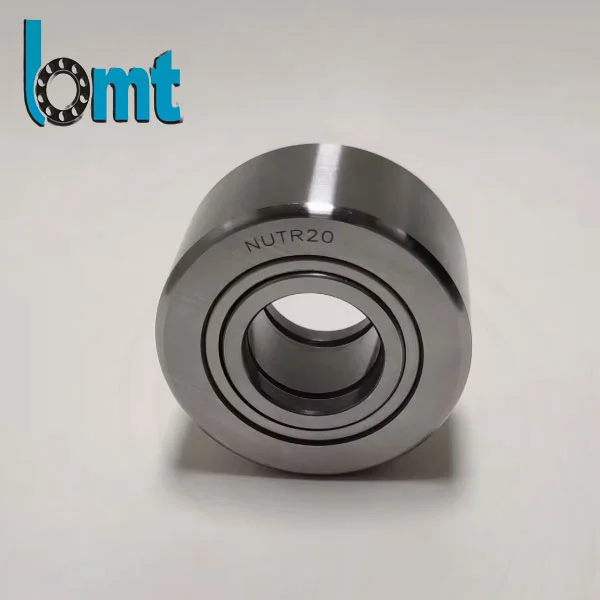

NUTR25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
NUTR2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
Nutr30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
NUTR3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
NUTR35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
NUTR40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
NUTR45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
NUTR4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
NUTR50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

Quali vantaggi offre

•Capacità di carico: i rulli inferiori a forcella possono gestire notevoli carichi radiali, grazie alla robusta struttura del giogo e alla disposizione ottimizzata degli elementi volventi. Ciò li rende adatti per apparecchiature come veicoli a guida automatizzata (AGV) o trasportatori di catene di montaggio, dove è essenziale un supporto del peso affidabile.

•Montaggio flessibile: il giogo a forma di U con fori preforati semplifica l'installazione. Gli utenti di questi rulli osservano spesso che il design accelera le procedure di sostituzione e assemblaggio.

•Durata in tutti i tipi di condizioni: le guarnizioni robuste aiutano a proteggere i componenti interni dai contaminanti, riducendo la frequenza di manutenzione in ambienti polverosi o umidi. Negli ambienti in cui i materiali vengono manipolati all'aperto o nella preparazione degli alimenti, questa qualità è particolarmente apprezzata.

Casi d'uso nel mondo reale

•Ambito dell'automazione industriale: nelle stazioni di saldatura robotizzate, i rulli a rulli guidano il movimento dei bracci robotici lungo binari lineari, sostenendo il peso del braccio e garantendo nel contempo un posizionamento preciso. Grazie al feedback di un integratore di sistemi di automazione, questi rulli hanno contribuito a garantire un funzionamento affidabile anche durante lunghi cicli di produzione.

•Movimentazione dei materiali: nei sistemi di trasporto dei magazzini, questi rulli supportano pallet pesanti mentre si muovono lungo le guide. Secondo un produttore di attrezzature logistiche, il design della tenuta dei rulli ha ridotto la necessità di manutenzione in strutture ad alto contenuto di polvere.

Il nostro approccio alla qualità

Noi di BMT comprendiamo che i rulli cingolati a forcella operano in condizioni diverse e spesso impegnative, quindi la qualità rimane un punto focale. Di ogni rullo viene esaminata la durezza dell'anello esterno, la funzionalità delle tenute e l'integrità strutturale del giogo. Questi controlli hanno lo scopo di garantire che il prodotto soddisfi i requisiti prestazionali tipici nelle applicazioni previste.
