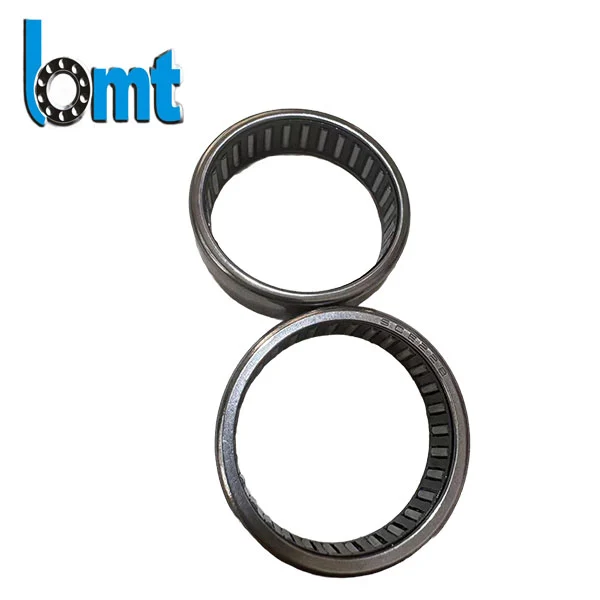

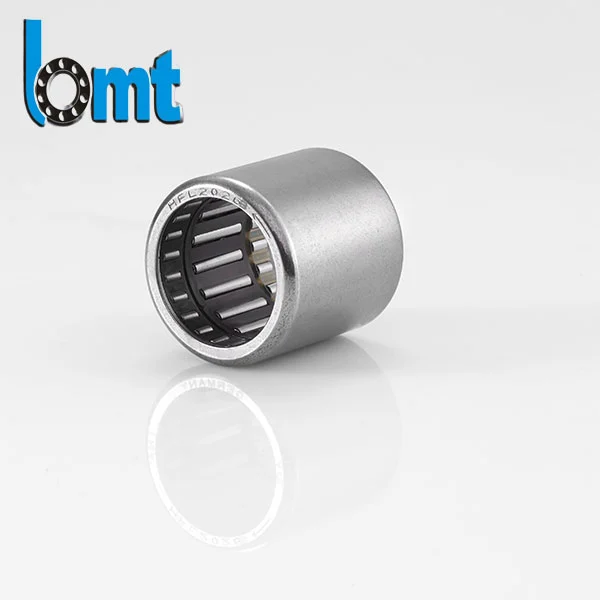

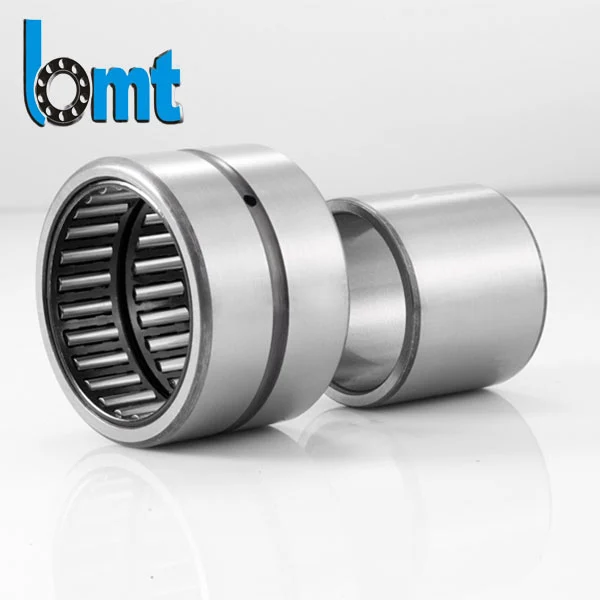

Cuscinetti a rullini a tazza trafilata

Questi cuscinetti sono ampiamente utilizzati nei motori elettrici, nelle trasmissioni automobilistiche, nei sistemi di ingranaggi, nelle macchine agricole e negli strumenti industriali dove sono richieste una rotazione stabile e una distribuzione coerente del carico.

La sfida ingegneristica risolta da questo cuscinetto

Nei sistemi di trasmissione compatti, gli ingegneri spesso devono affrontare tre problemi ricorrenti:

• Spazio di installazione radiale limitato
• Elevato requisito di carico radiale
• Usura precoce causata da una distribuzione non uniforme del carico nei cuscinetti a sfere standard

I cuscinetti a rullini a tazza imbutita affrontano queste condizioni aumentandosuperficie di contatto tra rulli e pista, che riduce la concentrazione delle sollecitazioni e migliora la distribuzione del carico durante il funzionamento continuo.

Progettazione strutturale e principio di funzionamento

A differenza dei cuscinetti a sfere a gola profonda, questo prodotto utilizza astruttura a rullini con anello esterno a pareti sottili.

Caratteristiche principali del progetto:

• Anello esterno sottile stampatoriduce il fabbisogno di spazio abitativo
• Rulli cilindrici lunghiaumentare l'area di contatto con la pista
• Elevata capacità di carico radialesotto dimensioni compatte
• Adatto perinstallazione a pressione nel foro dell'alloggiamento

Questa struttura è particolarmente efficace nei sistemi in cui il carico radiale è dominante e il carico assiale è minimo o controllato da altri componenti.

Controllo dei materiali e dei trattamenti termici

Le prestazioni dei cuscinetti dipendono dalla stabilità del materiale e dal controllo dimensionale durante la produzione.

I cuscinetti a rullini con tazza trafilata BMT sono prodotti utilizzando:

• Acciaio per cuscinetti al cromo ad alto tenore di carbonio (GCr15 / equivalente)
• Processo di formatura a freddo controllato per la precisione dell'anello esterno
• Rullini temprati con finitura superficiale per ridurre l'attrito
• Processo di trattamento termico stabilizzato per mantenere l'uniformità della durezza

Ogni lotto è controllato per mantenere costante:

• Distribuzione della durezza
• Rotondità dei rulli
• Qualità della superficie delle piste
• Tolleranza dimensionale in condizioni di accoppiamento a pressione

Applicazioni tipiche

In base ai modelli di utilizzo industriale, questo tipo di cuscinetto viene comunemente applicato in:

• Riduttori compatti e sistemi di riduzione
• Gruppi di trasmissione per motocicli
• Sistemi di azionamento di macchine agricole
• Utensili elettrici (motori compatti ad alta velocità)
• Sistemi di sterzo e ausiliari automobilistici
• Rulli trasportatori e sistemi di automazione industriale

È più adatto quandoi vincoli di spazio impediscono l'uso di gruppi di cuscinetti più grandi.

Caratteristiche prestazionali durante il funzionamento

1. Elevata capacità di carico radiale in spazi limitati

La struttura a rullini distribuisce il carico su una linea di contatto più ampia, migliorando l'efficienza di carico rispetto ai cuscinetti a sfere a contatto puntuale.

2. Rotazione stabile in servizio continuo

Se adeguatamente lubrificato, il cuscinetto mantiene un movimento stabile durante lunghi cicli operativi con vibrazioni ridotte.

3. Integrazione strutturale compatta

L'anello esterno sottile consente l'inserimento diretto a pressione nei fori dell'alloggiamento, riducendo la necessità di alloggiamenti dei cuscinetti aggiuntivi nei gruppi compatti.

Produzione e controllo qualità

Per garantire la coerenza dei lotti per le applicazioni OEM, la produzione include:

• Controllo dimensionale della geometria dell'anello esterno
• Misurazione del diametro e della rotondità dei rulli
• Controllo del gioco radiale prima del montaggio
• Prove di durezza delle superfici delle piste
• Esecuzione di controlli di rumore e vibrazioni su base campionaria

Per le applicazioni industriali che richiedono una maggiore stabilità, sono disponibili opzioni di grado EMQ con un controllo più rigoroso del rumore e della finitura superficiale.

Requisiti di installazione e applicazione

Le prestazioni dei cuscinetti dipendono fortemente dalle condizioni di installazione. I seguenti fattori influiscono direttamente sulla durata:

• Precisione della tolleranza dimensionale dell'albero e dell'alloggiamento
• Correggere la forza di inserimento durante l'installazione
• Lubrificazione adeguata (stabilità del film di grasso o olio)
• Evitare il disallineamento durante il montaggio
• Limitazione dei carichi di impatto assiale anomali

Nelle applicazioni reali, il disallineamento e la lubrificazione insufficiente sono le cause più comuni di guasti prematuri piuttosto che difetti dei materiali.

Confronto con i cuscinetti a sfere standard

Nei sistemi di trasmissione compatti:

Capacità di produzione OEM

BMT Bearings supporta i clienti industriali che richiedono una produzione di massa stabile con specifiche coerenti.

I servizi OEM includono:

• Personalizzazione delle taglie fuori standard
• Marcatura superficiale (laser o stampaggio)
• Personalizzazione dell'imballaggio per esigenze di esportazione
• Selezione del tipo di grasso in base all'ambiente operativo
• Conferma del disegno tecnico prima della produzione
• Tracciabilità dei lotti per il controllo qualità industriale

La capacità produttiva e i sistemi di ispezione sono progettati per garantire la coerenza della fornitura a lungo termine negli ordini OEM ripetitivi.

Uso pratico

Per una maggiore durata in ambienti operativi reali:

• Abbinare la durezza dell'albero alle specifiche del cuscinetto
• Garantire la corretta tolleranza del foro dell'alloggiamento per il design con accoppiamento a pressione
• Utilizzare intervalli di lubrificazione adeguati in base alla velocità/carico
• Evitare carichi d'urto durante l'installazione
• Mantenere la pulizia nell'ambiente di assemblaggio

Una corretta installazione e lubrificazione hanno un impatto maggiore sulla durata dei cuscinetti rispetto alle sole differenze dei materiali.

I cuscinetti a rullini a tazza trafilata sono progettati persistemi meccanici compatti che richiedono un'elevata capacità di carico radiale e prestazioni rotazionali stabili. La loro struttura a pareti sottili consente un utilizzo efficiente dello spazio, mentre la geometria dei rullini migliora la distribuzione del carico in ambienti di funzionamento continuo.
