Cuscinetti a sfere autoallineanti

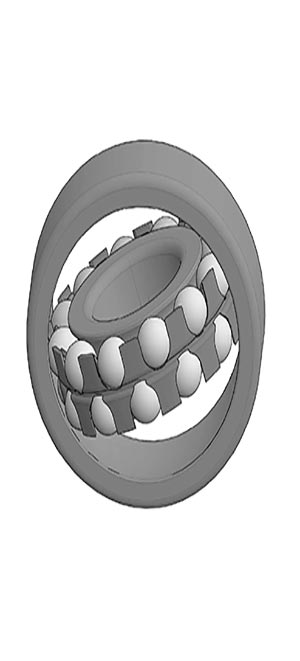

Cuscinetti a sfere autoallineantisono progettati con due file di corpi volventi e una pista sferica continua formata nell'anello esterno. L'anello interno presenta due piste a scanalatura profonda e ininterrotta. Un aspetto strutturale chiave è che la canalizzazione sferica dell'anello esterno ha il centro di curvatura allineato con il centro geometrico del cuscinetto. Questo design consente all'anello interno, al set di sfere e alla gabbia di ruotare liberamente attorno all'asse centrale, fornendo una compensazione automatica del disallineamento e prestazioni di rotazione fluide.

📊 Principali vantaggi prestazionali

Disallineamento
Fino a 2,5° - 3° dinamici
Statico: fino a 4°

⚡ Basso attrito
Design interno ottimizzato
Ridotta generazione di calore

📈 Capacità di carico
Eccellente carico radiale
Assiale bidirezionale moderato

Manutenzione ridotta
Maggiore durata
Sostituzione meno frequente

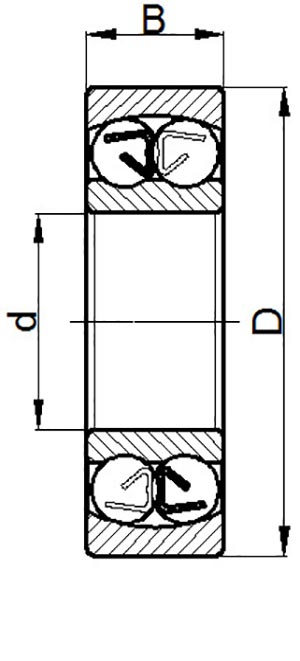

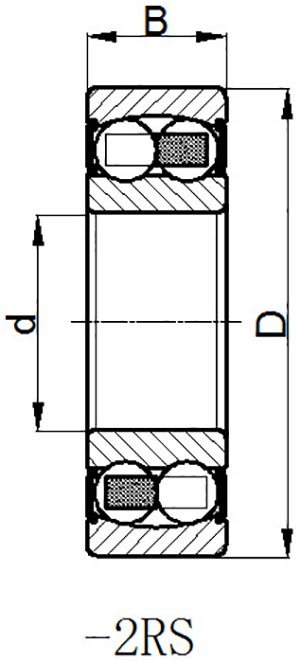

Self-aligning ball bearing - cross section diagram showing spherical outer ring raceway Self-aligning ball bearing - two-row ball configuration with cage

📐 Specifiche tecniche - Serie popolare

Serie	diametro interno (mm)	diametro esterno (mm)	Disallineamento	Materiale della gabbia
1200	10-100	30-180	2,5°-3°	Acciaio/Ottone/Nylon
1300	15-100	42-180	2°-2,5°	Acciaio/Ottone
2200	10-100	30-180	2,5°-3°	Acciaio/FRP

🏭 Applicazioni tipiche

Motori elettrici

Sistemi di trasporto

Macchine agricole

Macchinari tessili

Ventilatori e soffiatori

Macchine per la lavorazione del legno

Hai bisogno di cuscinetti a sfere autoallineanti?

Raccontaci il disallineamento dell'albero e i requisiti di carico

Richiedi un preventivo → Scarica il catalogo in PDF

View as

Cuscinetti a sfere autoallineanti serie 2300

I cuscinetti a sfere autoallineanti serie 2300 sono progettati per un funzionamento stabile in condizioni di disallineamento e carichi pesanti. Realizzati secondo gli standard ISO 9001 e IATF 16949, i prodotti garantiscono bassa rumorosità, lunga durata e qualità OEM costante. Contattaci per discutere le opzioni di acquisto in blocco e di fornitura diretta in fabbrica.

Visualizza altro >> Invia richiesta >>

Cuscinetti a sfere autoallineanti serie 2200

I cuscinetti a sfere autoallineanti serie 2200 sono adatti per applicazioni industriali impegnative in cui il disallineamento dell'albero, le deviazioni di installazione e le vibrazioni sono inevitabili. Frutto di decenni di esperienza nell'ingegneria di precisione, questi cuscinetti garantiscono rotazione stabile, basso attrito e lunga durata in condizioni operative reali. Ogni cuscinetto è prodotto secondo rigorosi standard di qualità ISO e IATF e impiega processi di rettifica e ispezione automatizzati per garantire precisione dimensionale e stabilità delle prestazioni.

Visualizza altro >> Invia richiesta >>

Cuscinetti a sfere autoallineanti serie 1300

BMT Bearings fornisce cuscinetti a sfere autoallineanti serie 1300 progettati per applicazioni in cui il disallineamento dell'albero, la deviazione dell'installazione o la deflessione dell'alloggiamento non possono essere completamente eliminati. Questi cuscinetti sono ampiamente utilizzati in motori elettrici, pompe, attrezzature agricole e macchinari industriali leggeri che richiedono una rotazione stabile e una frequenza di manutenzione ridotta.
Supportiamo la personalizzazione OEM, la fornitura industriale di massa e soluzioni di imballaggio per l'esportazione per distributori e produttori di apparecchiature.

Visualizza altro >> Invia richiesta >>

Cuscinetti a sfere autoallineanti serie 1200

I cuscinetti a sfere autoallineanti serie BMT 1200 sono progettati per risolvere problemi di disallineamento dell'albero e vibrazioni nei macchinari industriali. Con una struttura autoallineante e cuscinetti in acciaio ad alta resistenza, garantiscono una rotazione regolare, un'usura ridotta e una lunga durata. Adatti per linee di fabbrica e apparecchiature complesse, offrono prestazioni stabili ed efficienti in condizioni di lavoro impegnative.

Visualizza altro >> Invia richiesta >>

Designazione	Dimensioni (mm)				Valori di carico di base
Designazione	d	D	B	r min.	din. Cr KN	stat. Cor KN
1200	10	30	9	0.6	5.7	1.18
1201	12	32	10	0.6	5.7	1.26
1202	15	35	11	0.6	7.7	1.73
1203	17	40	12	0.6	8.1	2
1204	20	47	14	1	10.1	2.6
1205	25	52	15	1	12.3	3.25
1206	30	62	16	1	15.9	4.6
1207	35	72	17	1.1	16	5.1
1208	40	80	18	1.1	19.4	6.5
1209	45	85	19	1.1	22	7.3
1210	50	90	20	1.1	22.9	8
1211	55	100	21	1.5	25.65	9.41
1212	60	110	22	1.5	28.98	10.83
1213	65	120	23	1.5	29.45	11.78
1214	70	125	24	1.5	33.25	13.02
1215	75	130	25	1.5	37.05	14.73
1216	80	140	26	2	38	15.96
1217	85	150	28	2	47.03	19.57
1218	90	160	30	2	54.15	22.14
1219	95	170	32	2.1	57.6	24.3
1220	100	180	34	2.1	63	26.55
1221	105	190	36	2.1	67.5	28.8
1222	110	200	38	2.1	80.1	34.2
1224	120	215	42	2.1	108.9	46.8
1226	130	230	46	3	112.5	49.5
1228	140	250	50	3	146.7	66.6
1230	150	270	54	3	162	77.4
1303	17	47	14	1	12.9	3.15
1304	20	52	15	1.1	12.7	3.3
1305	25	62	17	1.1	18.3	4.95
1306	30	72	19	1.1	21.7	6.3
1307	35	80	21	1.5	25.5	7.8
1308	40	90	23	1.5	30	9.6
1309	45	100	25	1.5	38.5	12.6
1310	50	110	27	2	42	14.1
1311	55	120	29	2	49.4	16.82
1312	60	130	31	2.1	55.1	19.57
1313	65	140	33	2.1	59.85	21.57
1314	70	150	35	2.1	71.25	26.13
1315	75	160	37	2.1	76	28.03
1316	80	170	39	2.1	84.55	31.35
1317	85	180	41	3	94.05	35.63
1318	90	190	43	3	103.55	40.38
1319	95	200	45	3	120.6	45
1320	100	215	47	3	130.5	51.3
1321	105	225	49	3	142.2	57.6
1322	110	240	50	3	148.5	63.9
2200	10	30	14	0.6	8.8	1.73
2201	12	32	14	0.6	9.4	1.92
2202	15	35	14	0.6	9.6	2.08
2203	17	40	16	0.6	11.8	2.75
2204	20	47	18	1	14.7	3.5
2205	25	52	18	1	17.3	4.4
2206	30	62	20	1	26	6.9
2207	35	72	23	1.1	33	8.9
2208	40	80	23	1.1	32.5	9.4
2209	45	85	23	1.1	28.5	8.9
2210	50	90	23	1.1	28.5	9.4
2211	55	100	25	1.5	37.05	11.78
2212	60	110	28	1.5	45.6	15.49
2213	65	120	31	1.5	55.1	18.05
2214	70	125	31	1.5	41.8	16.06
2215	75	130	31	1.5	42.28	16.72
2216	80	140	33	2	47.03	18.81
2217	85	150	36	2	56.05	22.23
2218	90	160	40	2	67.45	27.08
2219	95	170	43	2.1	75.6	30.6
2220	100	180	46	2.1	88.2	36
2222	110	200	53	2.1	113.4	45.9
2302	15	42	17	1	17	3.7
2303	17	47	19	1	13.9	3.15
2304	20	52	21	1.1	17.6	4.25
2305	25	62	24	1.1	25	6.5
2306	30	72	27	1.1	32.5	8.7
2307	35	80	31	1.5	40.5	11.1
2308	40	90	33	1.5	46	13.4
2309	45	100	36	1.5	55	16.5
2310	50	110	40	2	66	19.9
2311	55	120	43	2	73.15	22.61
2312	60	130	46	2.1	84.55	26.6
2313	65	140	48	2.1	93.1	30.4
2314	70	150	51	2.1	106.4	35.15
2315	75	160	55	2.1	117.8	39.9
2316	80	170	58	2.1	132.05	46.08
2317	85	180	60	3	135.85	48.45
2318	90	190	64	3	148.2	54.15
2319	95	200	67	3	150.3	56.7
2320	100	215	73	3	176.4	70.2
2322	110	240	80	3	198.9	84.6
1204K	20	47	14	1	10.1	2.6
1205K	25	52	15	1	12.3	3.25
1206K	30	62	16	1	15.9	4.6
1207K	35	72	17	1.1	16	5.1
1208K	40	80	18	1.1	19.4	6.5
1209K	45	85	19	1.1	22	7.3
1210K	50	90	20	1.1	22.9	8
1211K	55	100	21	1.5	25.65	9.41
1212K	60	110	22	1.5	28.98	10.83
1213K	65	120	23	1.5	29.45	11.78
1214K	70	125	24	1.5	33.25	13.02
1215K	75	130	25	1.5	37.05	14.73
1216K	80	140	26	2	38	15.96
1217K	85	150	28	2	47.03	19.57
1218K	90	160	30	2	54.15	22.14
1219K	95	170	32	2.1	57.6	24.3
1220K	100	180	34	2.1	63	26.55
1222K	110	200	38	2.1	80.1	34.2
1305K	25	62	17	1.1	18.3	4.95
1306K	30	72	19	1.1	21.7	6.3
1307K	35	80	21	1.5	25.5	7.8
1308K	40	90	23	1.5	30	9.6
1309K	45	100	25	1.5	38.5	12.6
1310K	50	110	27	2	42	14.1
1311K	55	120	29	2	49.4	16.82
1312K	60	130	31	2.1	55.1	19.57
1313K	65	140	33	2.1	59.85	21.57
1315K	75	160	37	2.1	76	28.03
1316K	80	170	39	2.1	84.55	31.35
1317K	85	180	41	3	94.05	35.63
1318K	90	190	43	3	103.55	40.38
1319K	95	200	45	3	120.6	45
1320K	100	215	47	3	130.5	51.3
1322K	110	240	50	3	148.5	63.9
2200-2RS-T	10	30	14	0.6	5.7	1.18
2201-2RS-T	12	32	14	0.6	5.7	1.26
2202-2RS-T	15	35	14	0.6	7.7	1.73
2203-2RS-T	17	40	16	0.6	8.1	2
2204-2RS-T	20	47	18	1	10.1	2.6
2205-2RS-T	25	52	18	1	12.3	3.25
2205K	25	52	18	1	17.3	4.4
2205K-2RS-T	25	52	18	1	12.3	3.25
2206-2RS-T	30	62	20	1	15.9	4.6
2206K	30	62	20	1	26	6.9
2206K-2RS-T	30	62	20	1	15.9	4.6
2207-2RS-T	35	72	23	1.1	16	5.1
2207K	35	72	23	1.1	33	8.9
2207K-2RS-T	35	72	23	1.1	16	5.1
2208-2RS-T	40	80	23	1.1	19.4	6.5
2208K	40	80	23	1.1	32.5	9.4
2208K-2RS-T	40	80	23	1.1	19.4	6.5
2209-2RS-T	45	85	23	1.1	22	7.3
2209K	45	85	23	1.1	28.5	8.9
2209K-2RS-T	45	85	23	1.1	22	7.3
2210-2RS-T	50	90	23	1.1	22.9	8
2210K	50	90	23	1.1	28.5	9.4
2210K-2RS-T	50	90	23	1.1	22.9	8
2211-2RS-T	55	100	25	1.5	25.65	9.41
2211K	55	100	25	1.5	37.05	11.78
2211K-2RS-T	55	100	25	1.5	25.65	9.41
2212-2RS-T	60	110	28	1.5	28.98	10.83
2212K	60	110	28	1.5	45.6	15.49
2212K-2RS-T	60	110	28	1.5	28.98	10.83
2213-2RS-T	65	120	31	1.5	29.45	11.78
2213K	65	120	31	1.5	55.1	18.05
2213K-2RS-T	65	120	31	1.5	29.45	11.78
2214-2RS-T	70	125	31	1.5	33.25	13.02
2215K	75	130	31	1.5	42.28	16.72
2216K	80	140	33	2	47.03	18.81
2217K	85	150	36	2	56.05	22.23
2218K	90	160	40	2	67.45	27.08
2219K	95	170	43	2.1	75.6	30.6
2220K	100	180	46	2.1	88.2	36
2222K	110	200	53	2.1	113.4	45.9
2303-2RS-T	17	47	19	1	12.9	3.15
2304-2RS-T	20	52	21	1.1	12.7	3.3
2305-2RS-T	25	62	24	1.1	18.3	4.95
2305K	25	62	24	1.1	25	6.5
2306-2RS-T	30	72	27	1.1	21.7	6.3
2306K	30	72	27	1.1	32.5	8.7
2307-2RS-T	35	80	31	1.5	25.5	7.8
2307K	35	80	31	1.5	40.5	11.1
2308-2RS-T	40	90	33	1.5	30	9.6
2308K	40	90	33	1.5	46	13.4
2309-2RS-T	45	100	36	1.5	38.5	12.6
2309K	45	100	36	1.5	55	16.5
2310-2RS-T	50	110	40	2	42	14.1
2311-2RS-T	55	120	43	2	49.4	16.82
2311K	55	120	43	2	73.15	22.61
2312K	60	130	46	2.1	84.55	26.6
2313K	65	140	48	2.1	93.1	30.4
2315K	75	160	55	2.1	117.8	39.9
2316K	80	170	58	2.1	132.05	46.08
2317K	85	180	60	3	135.85	48.45
2318K	90	190	64	3	148.2	54.15
2319K	95	200	67	3	150.3	56.7
2320K	100	215	73	3	176.4	70.2
2322K	110	240	80	3	198.9	84.6
11204	20	47	14		10	2.65
11205	25	52	15		12.2	3.35
11206	30	62	16		15.6	4.65
11207	35	72	17		16	5.2
11208	40	80	18		19.3	6.55
11209	45	85	19		22	7.35
11210	50	90	20		22.8	8.15
11212	60	110	22		30	11.6
11305	25	62	17		19	5.4
11306	30	72	19		22.5	6.8
11307	35	80	21		26.5	8.5
11308	40	90	23		33.8	11.2
11310	50	110	27		43.6	14
