Cuscinetti a sfere a contatto obliquo

Cuscinetti a sfere a contatto obliquo sono progettati con piste sugli anelli interno ed esterno sfalsate l'una rispetto all'altra lungo l'asse del cuscinetto. Questa configurazione consente al cuscinetto di sopportare contemporaneamente carichi radiali e assiali combinati. Selezionando diversi angoli di contatto, il cuscinetto può essere ottimizzato per condizioni operative specifiche, fornendo una maggiore capacità di carico assiale e prestazioni stabili a velocità di rotazione più elevate.

Questi cuscinetti sono ampiamente utilizzati nei sistemi automobilistici, motori elettrici, pompe, macchine utensili, macchine agricole e altre apparecchiature industriali dove sono richieste precisione e capacità di carico. A seconda dei requisiti applicativi, i cuscinetti a sfere a contatto obliquo possono essere forniti in disposizioni a fila singola, doppia o accoppiata.

BMT è specializzata nella produzione di cuscinetti dal 2004 e fornisce soluzioni di cuscinetti per produttori OEM, distributori e clienti industriali in tutto il mondo. Tutti i cuscinetti a sfere a contatto obliquo sono prodotti secondo i sistemi di gestione della qualità certificati ISO 9001 e IATF 16949. I processi di produzione comprendono l'ispezione delle materie prime, la misurazione dimensionale, i test sulle vibrazioni, i test sul rumore e la verifica delle prestazioni per garantire coerenza e conformità con le specifiche del cliente. I nostri impianti di produzione hanno inoltre superato gli audit Ford Q1 e Bosch dei fornitori.

BMT Angular Contact Ball Bearings Production

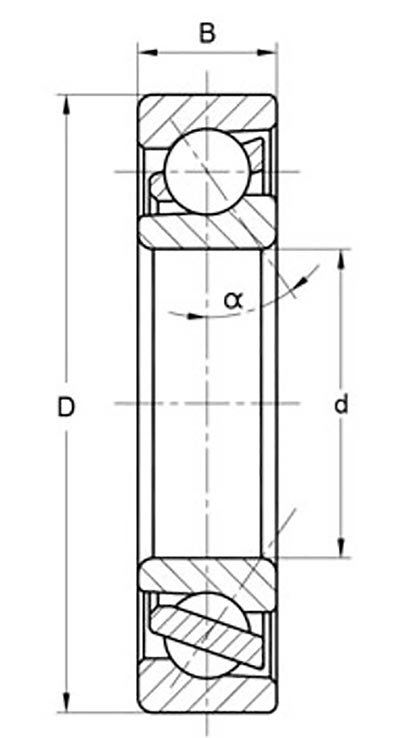

Angular Contact Ball Bearings Structure and Application

Video sui cuscinetti a sfere a contatto obliquo

Il seguente video mostra l'aspetto, i dettagli di lavorazione e la qualità di produzione dei cuscinetti obliqui a sfere BMT.

View as

Cuscinetti a sfere a contatto obliquo a corona singola

I cuscinetti a sfere a contatto obliquo a corona singola sono progettati per soddisfare le elevate esigenze di velocità, precisione e stabilità nelle applicazioni industriali reali. Con oltre 20 anni di esperienza nella produzione a Ningbo, in Cina, i nostri cuscinetti aiutano i clienti a ridurre i tempi di fermo, migliorare l'efficienza delle macchine e prolungare la durata di motori, pompe, sistemi automobilistici e apparecchiature di precisione. Il nostro sistema di produzione è certificato ISO9001 e IATF16949, fornendo ai clienti globali qualità stabile e affidabile, consegna rapida e partnership di fornitura a lungo termine.

Visualizza altro >> Invia richiesta >>

Cuscinetti a sfere a quattro punti di contatto

I nostri cuscinetti a sfere a quattro punti di contatto soddisfano le esigenze di capacità di carico assiale bidirezionale e prestazioni stabili ad alta velocità. Con oltre 20 anni di esperienza nella produzione, i nostri cuscinetti sono ampiamente utilizzati nell'energia eolica, nei motori e nei sistemi di automazione. I nostri prodotti sono caratterizzati da vibrazioni ridotte, lunga durata e forniamo un servizio affidabile diretto in fabbrica ai clienti OEM in tutto il mondo. Offriamo personalizzazione OEM, prezzi all'ingrosso e spedizione veloce in tutto il mondo.

Visualizza altro >> Invia richiesta >>

Cuscinetti a sfere a contatto obliquo a doppia corona

I cuscinetti a sfere a contatto obliquo a doppia corona sono progettati per condizioni di carico radiale e assiale combinate in entrambe le direzioni. Questi cuscinetti sono ampiamente utilizzati in motori, pompe, sistemi automobilistici e macchinari industriali dove sono richieste rotazione stabile, lunga durata ed efficienza dello spazio di installazione.
Supportiamo la produzione OEM, la fornitura all'ingrosso e l'esportazione globale con standard di produzione coerenti e tracciabilità dei lotti.

Visualizza altro >> Invia richiesta >>

Articolo	Tipo di sigillo	d (mm)	D (mm)	B (mm)	Cr dinamico (N)	Cor statico (N)	Note
30/5	-/2RS/2Z	5	14	7	1810	950	r=0,2 mm
30/6	-/2RS/2Z	6	17	9	3100	1420	r=0,3 mm
30/7	-/2RS/2Z	7	19	10	3650	1700	r=0,3 mm
30/8	-/2RS/2Z	8	22	11	5200	2650	r=0,3 mm
3000	-/2RS/2Z	10	26	12	5700	3250	r=0,3 mm
3001	-/2RS/2Z	12	28	12	6200	3750	r=0,3 mm
3002	-/2RS/2Z	15	32	13	8600	5400	r=0,3 mm
3003	-/2RS/2Z	17	35	14	9200	6200	r=0,3 mm
3004	-/2RS/2Z	20	42	16	14500	9600	r=0,6 mm
3005	-/2RS/2Z	25	47	16	15500	11100	r=0,6 mm
3006	-/2RS/2Z	30	55	19	20300	15600	r=1,0 mm
3007	-/2RS/2Z	35	62	20	24500	19400	r=1,0 mm
3008	-/2RS/2Z	40	68	21	25500	21700	r=1,0 mm
3200	-/2Z	10	30	14	7800	4550	r=0,6 mm
3201	-/2Z	12	32	15.9	10600	5850	r=0,6 mm
3202	-/2RS/2Z	15	35	15.9	11800	7100	r=0,6 mm
3203	-/2RS/2Z	17	40	17.5	14600	9000	r=0,6 mm
3204	-/2Z	20	47	20.6	19600	12500	r=1,0 mm
3205	-/2RS/2Z	25	52	20.6	21200	14600	r=1,0 mm
3206	-/2RS/2Z	30	62	23.8	30000	21200	r=1,0 mm
3207	-/2RS/2Z	35	72	27	39000	28500	r=1,1 mm
3208	-/2RS/2Z	40	80	30.2	48000	36500	r=1,1 mm
3209	-/2RS/2Z	45	85	30.2	48000	37500	r=1,1 mm
3210	-/2RS/2Z	50	90	30.2	51000	42500	r=1,1 mm
3211	-/2RS/2Z	55	100	33.3	58500	49000	r=1,5 mm
3212	-/2RS/2Z	60	110	36.5	72000	61000	r=1,5 mm
3213	-/2RS/2Z	65	120	38.1	80000	73500	r=1,5 mm
3214	-/2RS/2Z	70	125	39.7	83000	76500	r=1,5 mm
3215	-/2RS/2Z	75	130	41.3	91500	85000	r=1,5 mm
3216	-/2RS/2Z	80	140	44.4	98000	93000	r=2,0 mm
3217	-/2RS/2Z	85	150	49.2	112000	150000	r=2,0 mm
3218	-/2RS/2Z	90	160	52.4	125000	170000	r=2,0 mm
3219-M	-	95	170	55.6	140000	186000	r=2,1 mm
3220-M	-	100	180	60.3	144000	201600	r=2,1 mm
3221-M	-	105	190	65.1	162000	220500	r=2,1 mm
3222-M	-	110	200	69.8	183600	252000	r=2,1 mm
3302	-	15	42	19	16300	10000	r=1,0 mm
3303	-	17	47	22.2	20800	12500	r=1,0 mm
3304	-/2RS/2Z	20	52	22.2	23200	15000	r=1,1 mm
3305	-/2RS/2Z	25	62	25.4	30000	20000	r=1,1 mm
3306	-/2RS/2Z	30	72	30.2	41500	28500	r=1,1 mm
3307	-/2RS/2Z	35	80	34.9	51000	34500	r=1,5 mm
3308	-/2RS/2Z	40	90	36.5	62000	45000	r=1,5 mm
3309	-/2RS/2Z	45	100	39.7	68000	51000	r=1,5 mm
3310	-/2RS/2Z	50	110	44.4	81500	62000	r=2,0 mm
3311	-/2RS/2Z	55	120	49.2	102000	78000	r=2,0 mm
3312	-/2RS/2Z	60	130	54	125000	98000	r=2,1 mm
3313	-/2RS/2Z	65	140	58.7	143000	112000	r=2,1 mm
3314	-/2RS/2Z	70	150	63.5	143000	166000	r=2,1 mm
3315	-/2RS/2Z	75	160	68.3	146700	173700	r=2,1 mm
3316-M	-	80	170	68.3	158400	190800	r=2,1 mm
3317-M	-	85	180	73	171000	205200	r=3,0 mm
3318-M	-	90	190	73	194400	247500	r=3,0 mm
3319-M	-	95	200	77.8	198000	256500	r=3,0 mm
3320-M	-	100	215	82.6	212400	288000	r=3,0 mm
3322-M	-	110	240	92.1	243000	351000	r=3,0 mm
3800	-/2RS/2Z	10	19	7	2120	1400	r=0,3 mm
3801	-/2RS/2Z	12	21	7	2190	1550	r=0,3 mm
3802	-/2RS/2Z	15	24	7	2430	1960	r=0,3 mm
3803	-/2RS/2Z	17	26	7	2480	2080	r=0,3 mm
3804	-/2RS/2Z	20	32	10	5800	4850	r=0,3 mm
3805	-/2RS/2Z	25	37	10	6000	5600	r=0,3 mm
3806	-/2RS/2Z	30	42	10	6300	6100	r=0,3 mm
3807	-/2RS/2Z	35	47	10	6700	7000	r=0,3 mm
3808	-/2RS/2Z	40	52	10	7000	7800	r=0,3 mm
3809	-/2RS/2Z	45	58	10	7200	8300	r=0,3 mm
3810	-/2RS/2Z	50	65	12	8700	10400	r=0,3 mm
3811	-/2RS/2Z	55	72	13	12100	15700	r=0,3 mm
3812	-/2RS/2Z	60	78	14	14500	17500	r=0,3 mm
3813	-/2RS/2Z	65	85	15	17700	21400	r=0,6 mm
3814	-/2RS/2Z	70	90	15	19200	23800	r=0,6 mm
3815	-/2RS/2Z	75	95	15	19400	24400	r=0,6 mm
3816	-/2RS/2Z	80	100	15	19600	25500	r=0,6 mm
7200B	-/2RS	10	30	9	5040	2470	r=0,6 mm, r1=0,3 mm, a=13°
7201B	-/2RS	12	32	10	7030	3370	r=0,6 mm, r1=0,3 mm, a=14°
7202B	-/2RS	15	35	11	7980	4230	r=0,6 mm, r1=0,3 mm, a=16°
7203B	-/2RS	17	40	12	9980	5420	r=0,6 mm, r1=0,3 mm, a=18°
7204B	-/2RS	20	47	14	13300	7410	r=1,0 mm, r1=0,6 mm, a=21°
7205B	-/2RS	25	52	15	14540	8550	r=1,0 mm, r1=0,6 mm, a=24°
7206B	-/2RS	30	62	16	20620	13400	r=1,0 mm, r1=0,6 mm, a=27°
7207B	-/2RS	35	72	17	26600	18050	r=1,1 mm, r1=0,6 mm, a=31°
7208B	-/2RS	40	80	18	32300	22330	r=1,1 mm, r1=0,6 mm, a=34°
7209B	-/2RS	45	85	19	35630	25650	r=1,1 mm, r1=0,6 mm, a=37°
7210B	-/2RS	50	90	20	37050	27080	r=1,1 mm, r1=0,6 mm, a=39°
7211B	-/2RS	55	100	21	46550	36580	r=1,5 mm, r1=1,0 mm, a=43°
7212B	-/2RS	60	110	22	56050	42750	r=1,5 mm, r1=1,0 mm, a=47°
7213B	-	65	120	23	60300	49500	r=1,5 mm, r1=1,0 mm, a=51°
7214B	-	70	125	24	66600	55800	r=1,5 mm, r1=1,0 mm, a=53°
7215B	-	75	130	25	65700	55800	r=1,5 mm, r1=1,0 mm, a=56°
7216B	-	80	140	26	76500	64800	r=2,0 mm, r1=1,0 mm, a=59°
7217B	-	85	150	28	87300	77400	r=2,0 mm, r1=1,0 mm, a=63°
7218B	-	90	160	30	102600	88200	r=2,0 mm, r1=1,0 mm, a=67°
7219B	-	95	170	32	110700	95400	r=2,1 mm, r1=1,1 mm, a=72°
7220B M	-	100	180	34	127800	111600	r=2,1 mm, r1=1,1 mm, a=76°
7221B M	-	105	190	36	139500	127800	r=2,1 mm, r1=1,1 mm, a=80°
7222B M	-	110	200	38	150300	138600	r=2,1 mm, r1=1,1 mm, a=84°
7224B M	-	120	215	40	163800	160200	r=2,1 mm, r1=1,1 mm, a=90°
7226B M	-	130	230	40	180000	183600	r=3,0 mm, r1=1,1 mm, a=96°
7228B M	-	140	250	42	192600	207900	r=3,0 mm, r1=1,1 mm, a=103°
7230B M	-	150	270	45	220500	247500	r=3,0 mm, r1=1,1 mm, a=111°
7232B M	-	160	290	48	212400	252000	r=3,0 mm, r1=1,1 mm, a=118°
7234B M	-	170	310	52	238500	292500	r=4,0 mm, r1=1,5 mm, a=127°
7301B	-	12	37	12	10830	5040	r=1,0 mm, r1=0,6 mm, a=16°
7302B	-/2RS	15	42	13	13490	6840	r=1,0 mm, r1=0,6 mm, a=18°
7303B	-/2RS	17	47	14	16720	8550	r=1,0 mm, r1=0,6 mm, a=20°
7304B	-/2RS	20	52	15	19380	10550	r=1,1 mm, r1=0,6 mm, a=23°
7305B	-/2RS	25	62	17	26600	15010	r=1,1 mm, r1=0,6 mm, a=27°
7306B	-/2RS	30	72	19	33730	21000	r=1,1 mm, r1=0,6 mm, a=31°
7307B	-/2RS	35	80	21	40850	26130	r=1,5 mm, r1=1,0 mm, a=35°
7308B	-/2RS	40	90	23	50350	32780	r=1,5 mm, r1=1,0 mm, a=39°
7309B	-/2RS	45	100	25	61750	40850	r=1,5 mm, r1=1,0 mm, a=43°
7310B	-/2RS	50	110	27	71250	47500	r=2,0 mm, r1=1,0 mm, a=47°
7311B	-/2RS	55	120	29	81700	57950	r=2,0 mm, r1=1,0 mm, a=51°
7312B	-/2RS	60	130	31	91200	65550	r=2,1 mm, r1=1,1 mm, a=55°
7313B	-	65	140	33	99000	73800	r=2,1 mm, r1=1,1 mm, a=60°
7314B	-	70	150	35	113400	83700	r=2,1 mm, r1=1,1 mm, a=64°
7315B	-	75	160	37	126000	96300	r=2,1 mm, r1=1,1 mm, a=68°
7316B	-	80	170	39	139500	111600	r=2,1 mm, r1=1,1 mm, a=72°
7317B	-	85	180	41	150300	124200	r=3,0 mm, r1=1,1 mm, a=76°
7318B	-	90	190	43	162000	139500	r=3,0 mm, r1=1,1 mm, a=80°
7319B	-	95	200	45	170100	150300	r=3,0 mm, r1=1,1 mm, a=84°
7320B M	-	100	215	47	192600	177300	r=3,0 mm, r1=1,1 mm, a=90°
7321B M	-	105	225	49	202500	192600	r=3,0 mm, r1=1,1 mm, a=94°
7322B M	-	110	240	50	225000	220500	r=3,0 mm, r1=1,1 mm, a=98°
7324B M	-	120	260	55	247500	256500	r=3,0 mm, r1=1,1 mm, a=107°
7326B M	-	130	280	58	274500	292500	r=4,0 mm, r1=1,5 mm, a=115°
7328B M	-	140	300	62	270000	310500	r=4,0 mm, r1=1,5 mm, a=123°
7330B M	-	150	320	65	292500	351000	r=4,0 mm, r1=1,5 mm, a=131°
7332B M	-	160	340	68	324000	405000	r=4,0 mm, r1=1,5 mm, a=139°
7334B M	-	170	360	72	364500	477000	r=4,0 mm, r1=1,5 mm, a=147°
7406 ACM	-	30	90	23	55600	37700	angolo=25°
7406BM	-	30	90	23	47500	29000	angolo=40°
7407 ACM	-	35	100	25	66400	41900	angolo=25°
7407BM	-	35	100	25	60500	38000	angolo=40°
7408 ACM	-	40	110	27	73700	42100	angolo=25°
7408BM	-	40	110	27	70200	45000	angolo=40°
7409 ACM	-	45	120	29	84500	55100	angolo=25°
7409BM	-	45	120	29	80700	44100	angolo=40°
7410 ACM	-	50	130	31	115800	78300	angolo=25°
7410BM	-	50	130	31	95600	64000	angolo=40°
7411 ACM	-	55	140	33	121400	84500	angolo=25°
7411BM	-	55	140	33	111000	76500	angolo=40°
7412 ACM	-	60	150	35	131800	95300	angolo=25°
7412BM	-	60	150	35	119000	86500	angolo=40°
QJ208	-	40	80	18	52700	45000	r=1,1 mm, Cu=3050N, Grasso:6900 giri/min
QJ209	-	45	85	19	58500	51000	r=1,1 mm, Cu=3500N, Grasso:6200 giri/min
QJ210	-	50	90	20	61800	56000	r=1,1 mm, Cu=3800N, Grasso:5600 giri/min
QJ211	-	55	100	21	79300	76500	r=1,5 mm, Cu=4800N, Grasso:5100 giri/min
QJ212	-	60	110	22	92300	86500	r=1,5 mm, Cu=5900N, Grasso:4700 giri/min
QJ213	-	65	120	23	104000	110000	r=1,5 mm, Cu=6550N, Grasso:4400 giri/min
QJ214	-	70	125	24	114000	120000	r=1,5 mm, Cu=7150N, Grasso:4000 giri/min
QJ215	-	75	130	25	117000	122000	r=1,5 mm, Cu=7550N, Grasso:3800 giri/min
QJ216	-	80	140	26	138000	146000	r=2,0 mm, Cu=8650N, Grasso:3500 giri/min
QJ217	-	85	150	28	148000	160000	r=2,0 mm, Cu=9650N, Grasso:3300 giri/min
QJ218	-	90	160	30	174000	186000	r=2,0 mm, Cu=11100N, Grasso:3100 giri/min
QJ219	-	95	170	32	199000	210000	r=2,1 mm, Cu=12400N, Grasso:3000 giri/min
QJ220	-	100	180	34	225000	240000	r=2,1 mm, Cu=12900N, Grasso:2800 giri/min
QJ222	-	110	200	38	265000	305000	r=2,1 mm, Cu=15500N, Grasso:2500 giri/min
QJ224	-	120	215	40	286000	340000	r=2,1 mm, Cu=17700N, Grasso:2300 giri/min
QJ306	-	30	72	19	44000	57500	r=1,1 mm, Cu=2460N, Grasso:8000 giri/min
QJ307	-	30	80	21	55000	73000	r=1,5 mm, Cu=3150N, Grasso:7000 giri/min
QJ308	-	40	90	23	67000	91500	r=1,5 mm, Cu=3950N, Grasso:6200 giri/min
QJ309	-	45	100	25	87000	121000	r=1,5 mm, Cu=5200N, Grasso:5500 giri/min
QJ310	-	50	110	27	102000	145000	r=2,0 mm, Cu=6200N, Grasso:5000 giri/min
QJ311	-	55	120	29	118000	170000	r=2,0 mm, Cu=7300N, Grasso:4600 giri/min
QJ312	-	60	130	31	135000	198000	r=2,1 mm, Cu=8500N, Grasso:4200 giri/min
QJ313	-	65	140	33	153000	228000	r=2,1 mm, Cu=9700N, Grasso:3900 giri/min
QJ314	-	70	150	35	172000	260000	r=2,1 mm, Cu=10700N, Grasso:3600 giri/min
QJ315	-	75	160	37	187000	294000	r=2,1 mm, Cu=11700N, Grasso:3400 giri/min
QJ316	-	80	170	39	202000	330000	r=2,1 mm, Cu=12700N, Grasso:3200 giri/min
QJ317	-	85	180	41	218000	370000	r=3,0 mm, Cu=13800N, Grasso:3000 giri/min
QJ318	-	90	190	43	235000	410000	r=3,0 mm, Cu=14800N, Grasso:2800 giri/min
QJ319	-	95	200	45	251000	450000	r=3,0 mm, Cu=16000N, Grasso:2700 giri/min
QJ320	-	100	215	47	302000	585000	r=3,0 mm, Cu=20000N, Grasso:2500 giri/min
QJ322	-	110	240	50	338000	680000	r=3,0 mm, Cu=22100N, Grasso:2300 giri/min
QJ324	-	120	260	55	359000	765000	r=3,0 mm, Cu=23800N, Grasso:2100 giri/min
VLU200414	-	304	518	111	111000	110000	Assiale:Ca=169kN/Coa=295kN
VLU200544	-	434	648	123	123000	145000	Assiale:Ca=188kN/Coa=385kN
VLU200644	-	534	748	131	131000	171000	Assiale:Ca=200kN/Coa=455kN
VLU200744	-	634	848	138	138000	198000	Assiale:Ca=211kN/Coa=530kN
VLU200844	-	734	948	145	145000	224000	Assiale:Ca=222kN/Coa=600kN
VLU200944	-	834	1048	151	151000	250000	Assiale:Ca=231kN/Coa=670kN
VLU201094	-	984	1198	160	160000	290000	Assiale:Ca=244kN/Coa=770kN
VSU200414	-	342	486	111	111000	248000	Assiale:Ca=169kN/Coa=560kN
VSU200544	-	472	616	123	123000	325000	Assiale:Ca=188kN/Coa=740kN
VSU200644	-	572	716	131	131000	385000	Assiale:Ca=200kN/Coa=880kN
VSU200744	-	672	816	138	138000	445000	Assiale:Ca=211kN/Coa=1010kN
VSU200844	-	772	916	145	145000	510000	Assiale:Ca=222kN/Coa=1150kN
VSU200944	-	872	1016	151	151000	570000	Assiale:Ca=231kN/Coa=1280kN
VSU201094	-	1022	1166	160	160000	660000	Assiale:Ca=244kN/Coa=1490kN
