Cuscinetti a rullini di allineamento
In qualità di produttore affidabile di cuscinetti a rullini allineati in Cina, BMT ha progettato questi cuscinetti per affrontare direttamente il disallineamento dell'albero. Il design del rullo ad aghi + anello esterno di allineamento è perfetto per macchine tessili, nastri trasportatori e qualsiasi attrezzatura soggetta a disallineamento dell'albero: dì addio ai mal di testa dell'allineamento!
Specifiche del prodotto
| Designazione | Diametro del foro (mm) | Foro del rullino (mm) | Diametro esterno (mm) | Larghezza (mm) | Coefficiente di carico dinamico (kN) | Velocità limite (giri/min) |
| ANNA 17/35 | 17 | - | 35 | 16 | 13.2 | 22.000 |
| ANNA 25/47 | 25 | - | 47 | 20 | 22.9 | 15.000 |
| ANNA 30/52 | 30 | - | 52 | 20 | 24.6 | 13.000 |
| RPNA 15/28 | - | 15 | 28 | 12 | 7.37 | 28.000 |
| RPNA20/35 | - | 20 | 35 | 16 | 13.2 | 22.000 |
| PNA22/44 | 22 | - | 44 | 20 | 22 | 16.000 |
| ANNA 35/55 | 35 | - | 55 | 20 | 26.4 | 11.000 |
| PNA 40/62 | 40 | - | 62 | 20 | 27.5 | 10.000 |
| RPNA25/42 | - | 25 | 42 | 20 | 19 | 18.000 |
| RPNA30/47 | - | 30 | 47 | 20 | 22.9 | 15.000 |
| PNA20/42 | 20 | - | 42 | 20 | 19 | 18.000 |
| RPNA 35/52 | - | 35 | 52 | 20 | 24.6 | 13.000 |
| RPNA40/55 | - | 40 | 55 | 20 | 26.4 | 11.000 |
| RPNA45/62 | - | 45 | 62 | 20 | 27.5 | 10.000 |
| ANNA 28/12 | 12 | - | 28 | 12 | 7.37 | 28.000 |
| ANNA 15/32 | 15 | - | 32 | 16 | 12.8 | 24.000 |
| RPNA18/32 | - | 18 | 32 | 16 | 12.8 | 24.000 |
Parametri tecnici
| Tipici modelli di cuscinetti a rullini allineabili | |||
| Designazione | Dimensioni (mm) | Coefficienti di carico di base (kN) | Scenari applicativi |

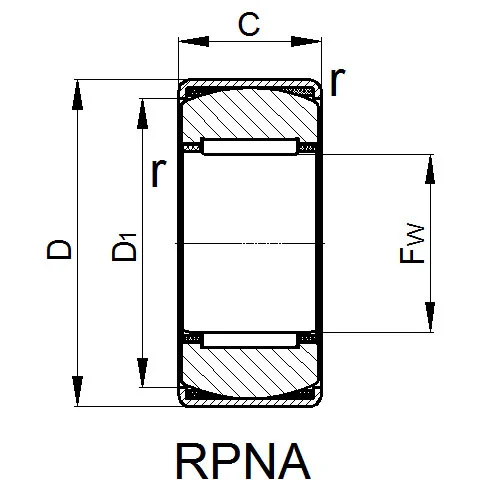

| RPNA 15/28 | Fw=15, D=28, C=12±0,5, D1=24,5, r min.=0,8 | din. Cr=6,9, stat. Cor=7,9 | Piccoli riduttori, pompe |
| RPNA18/32 | Fw=18, D=32, C=16±0,5, D1=27, r min.=1,8 | din. Cr=12,5, stat. Cor=16.2 | Macchine tessili, trasportatori |
| RPNA20/35 | Fw=20, D=35, C=16±0,5, D1=30,5, r min.=2,8 | din. Cr=13, stat. Cor=17,5 | Attrezzature agricole |
| RPNA25/42 | Fw=25, D=42, C=20±0,5, D1=36,5, r min.=3,8 | din. Cr=18,8, stat. Cor=30,5 | Macchine utensili, compressori |
| RPNA28/44 | Fw=28, D=44, C=20±0,5, D1=38,5, r min.=4,8 | din. Cr=22, stat. Cor=34 | Torchi da stampa |
| RPNA30/47 | Fw=30, D=47, C=20±0,5, D1=42, r min.=5,8 | din. Cr=22,6, stat. Cor=36 | Ventilatori, soffiatori |
| RPNA 35/52 | Fw=35, D=52, C=20±0,5, D1=47,5, r min.=6,8 | din. Cr=24,3, stat. Cor=41,5 | Macchine edili |
| RPNA40/55 | Fw=40, D=55, C=20±0,5, D1=50,5, r min.=7,8 | din. Cr=26, stat. Cor=47 | Sistemi di movimentazione dei materiali |
| RPNA45/62 | Fw=45, D=62, C=20±0,5, D1=58, r min.=8,8 | din. Cr=27,5, stat. Cor=53 | Trasportatori pesanti |
| ANNA 28/12 | d=12, FA=15, RE=28, DO=12±0,5, SI=12, RE1=24,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | din. Cr=6,9, stat. Cor=7,9 | Piccoli motori, utensili di precisione |
| ANNA 15/32 | d=15, FA=18, RE=32, DO=16±0,5, SI=16, RE1=27, r min.=0,8, r1 min.=0,3, s min.=0,5 | din. Cr=12,5, stat. Cor=16.2 | Fusi tessili |
| ANNA 17/35 | d=17, FA=20, RE=35, DO=16±0,5, SI=16, RE1=30,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | din. Cr=13, stat. Cor=17,5 | Macchine per l'imballaggio |
| PNA20/42 | d=20, FA=25, RE=42, DO=20±0,5, SI=20, RE1=36,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | din. Cr=18,8, stat. Cor=30,5 | Accessori per automobili |
| PNA22/44 | d=22, FA=28, RE=44, DO=20±0,5, SI=20, RE1=38,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | din. Cr=22, stat. Cor=34 | Pompe idrauliche |
| ANNA 25/47 | d=25, FA=30, RE=47, DO=20±0,5, SI=20, RE1=42, r min.=0,8, r1 min.=0,3, s min.=0,5 | din. Cr=22,6, stat. Cor=36 | Utensili pneumatici |
| ANNA 30/52 | d=30, FA=35, RE=52, DO=20±0,5, SI=20, RE1=47,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | din. Cr=24,3, stat. Cor=41,5 | Attrezzature minerarie |
| ANNA 35/55 | d=35, F=40, D=55, C=20±0,5, B=20, D1=50,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | din. Cr=26, stat. Cor=47 | Sistemi ausiliari marini |
| PNA 40/62 | d=40, FA=45, RE=62, DO=20±0,5, SI=20, RE1=58, r min.=0,8, r1 min.=0,3, s min.=0,5 | din. Cr=27,5, stat. Cor=53 | Miscelatori industriali |
Perché questo cuscinetto risalta?
• Magia autoregolante: l'anello esterno sferico corregge automaticamente fino a 3° di disallineamento dell'albero. Anche se l'installazione non è corretta o le vibrazioni provocano il movimento dell'albero, i cuscinetti a rullini di allineamento rimarranno in piano, eliminando la necessità di tempi di inattività per il riallineamento.
• Resistente e di lunga durata: realizzato in acciaio GCr15 temprato a HRC 60-64, con piste lucidate. Una fabbrica tessile che utilizza il nostro modello PNA 25/47 ha esteso il ciclo di sostituzione a una volta all'anno, riducendo significativamente i costi di manutenzione. Dopo aver utilizzato il nostro modello PNA 25/47, una fabbrica tessile ha esteso il ciclo di sostituzione a una volta all'anno, riducendo significativamente i costi di manutenzione.
Come garantiamo la qualità?
1. Ispezione rigorosa dei materiali: testiamo la durezza di ogni acciaio. Se scende al di sotto di 60 HRC, lo rifiutiamo immediatamente.
2. Lavorazione meccanica di precisione: con le smerigliatrici CNC, manteniamo la rotondità delle piste entro 0,003 mm, appena 1/20 della larghezza di un capello umano.
3. Test in fabbrica al 100%: ciascun cuscinetto verrà testato funzionando al di sotto del 120% del carico nominale per 48 ore; i cuscinetti con vibrazioni superiori a 1,5 mm/s verranno scartati.
Suggerimenti per l'installazione e la manutenzione
• Tenetelo vicino: anche se i cuscinetti a rullini di allineamento sono autoallineanti, utilizzare una livella per allineare i cuscinetti entro 3° per massimizzare la durata.
• Lubrificazione tempestiva: è necessario riapplicare il grasso lubrificante ogni 1.000 ore e durante le operazioni estive è necessario utilizzare grasso lubrificante per alte temperature.
• Ascolta e senti: se si verificano rumori anomali o surriscaldamento, è probabile che indichi che i cuscinetti sono sovraccarichi o eccessivamente disallineati: arrestare immediatamente la macchina per l'ispezione.
Pronti a provare i nostri cuscinetti orientabili a rullini? Contattaci per ricevere campioni o facci sapere i dettagli del tuo dispositivo. Ti consiglieremo il modello più adatto a te, rendendo il disallineamento degli alberi un ricordo del passato!
