In che modo il giusto alloggiamento del supporto può migliorare le prestazioni dei cuscinetti e l'affidabilità delle apparecchiature

Riepilogo dell'articolo: A pillolaow blocco alloggiamentoè un componente meccanico fondamentale che supporta gli alberi rotanti, fissa i cuscinetti e aiuta a mantenere l'allineamento nelle apparecchiature industriali. La scelta dell'alloggiamento giusto implica la valutazione del materiale, del diametro dell'albero, della compatibilità dei cuscinetti, delle dimensioni di montaggio, delle condizioni operative e dei requisiti di manutenzione.BMTfornisce soluzioni di alloggiamenti per supporti per sistemi di trasmissione industriali, macchine agricole, pompe, trasportatori e motori elettrici, aiutando gli acquirenti a identificare i componenti adatti alle loro attrezzature e alle loro esigenze operative.

Sommario

1. Che cos'è un alloggiamento del blocco cuscino?
2. Come funziona un alloggiamento del blocco cuscino?
3. Quali materiali e design sono disponibili?
4. Dove vengono utilizzati gli alloggiamenti dei supporti?
5. Come si sceglie il giusto alloggiamento del blocco cuscino?
6. Confronto tra la selezione dell'alloggiamento del supporto di supporto
7. Migliori pratiche di installazione e manutenzione
8. Problemi comuni e soluzioni pratiche
9. Domande frequenti
10. Conclusione: trovare un alloggiamento adatto per il supporto di supporto

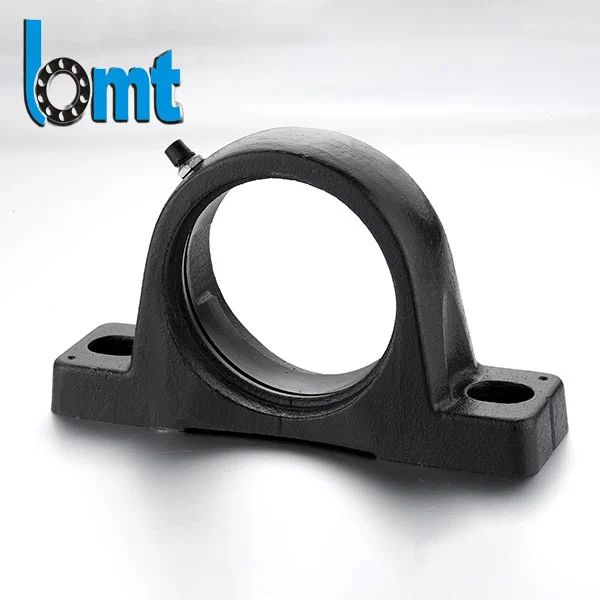

Che cos'è un alloggiamento del blocco cuscino?

Un alloggiamento del supporto è un componente di supporto meccanico progettato per sostenere un cuscinetto e fissare un albero rotante al telaio della macchina o alla superficie di montaggio. Fornisce un punto di installazione stabile aiutando il cuscinetto a mantenere la posizione prevista durante il funzionamento. A seconda del progetto, il gruppo può anche incorporare guarnizioni, coperchi, dispositivi di lubrificazione e hardware di montaggio.

Nelle applicazioni industriali, i terminialloggiamento del supporto di supportoEunità cuscinetto del supporto rittosono talvolta usati in modo intercambiabile. Tuttavia, non sempre descrivono esattamente lo stesso prodotto. Un alloggiamento è il corpo strutturale, mentre un'unità cuscinetto completa normalmente include l'alloggiamento e un inserto cuscinetto compatibile.

La distinzione è importante quando si acquistano componenti sostitutivi. Gli acquirenti che ordinano solo un alloggiamento devono verificare separatamente le dimensioni del cuscinetto e la disposizione di montaggio. Coloro che cercano un gruppo pronto per l'installazione dovrebbero confermare che il cuscinetto, il meccanismo di bloccaggio e l'alloggiamento siano compatibili.

Un alloggiamento adeguatamente selezionato può contribuire a garantire un supporto affidabile dell'albero, una manutenzione gestibile e un funzionamento coerente della macchina. Si tratta quindi di un componente importante nella progettazione delle apparecchiature piuttosto che di una semplice staffa di montaggio.

Come funziona un alloggiamento del blocco cuscino?

L'alloggiamento è fissato ad una base rigida della macchina, mentre il cuscinetto installato al suo interno supporta l'albero rotante. Quando l'albero gira, il cuscinetto asseconda il movimento relativo tra l'albero e la struttura stazionaria. L'alloggiamento trasferisce i carichi operativi alla superficie di montaggio e aiuta a mantenere il cuscinetto nella posizione corretta.

Un tipico assieme di cuscinetto del supporto svolge diverse funzioni:

• Supporto albero:Mantiene l'albero rotante nella posizione prevista.
• Trasmissione del carico:Trasferisce i carichi supportati dal cuscinetto al telaio della macchina.
• Stabilità di montaggio:Fornisce un punto di attacco sicuro per il gruppo cuscinetto.
• Supporto per l'allineamento:Aiuta a mantenere la posizione dell'albero progettata quando le superfici di montaggio e l'installazione sono corrette.
• Protezione dalla contaminazione:Le guarnizioni o le coperture compatibili possono aiutare a ridurre l'ingresso di polvere, umidità e altri contaminanti.
• Accesso per la manutenzione:A seconda del design, i raccordi di lubrificazione e l'hardware di montaggio accessibile possono semplificare la manutenzione.

Alcuni inserti dei cuscinetti hanno una superficie esterna sferica che consente un autoallineamento limitato all'interno dell'alloggiamento. Questa caratteristica può consentire piccole deviazioni angolari, ma non deve essere considerata come un sostituto del corretto allineamento dell'albero, del corretto montaggio o di un adeguato supporto strutturale.

Per ulteriori informazioni sui componenti compatibili, esplora la gamma di prodotti di cuscinetti BMT e identifica la configurazione appropriata per la tua applicazione.

Quali materiali e design sono disponibili?

Il materiale e la costruzione dell'alloggiamento influenzano la capacità di carico, la rigidità, la resistenza alla corrosione, il peso e i requisiti di manutenzione. La scelta migliore dipende dall'ambiente operativo e dai carichi trasmessi attraverso il gruppo cuscinetto.

1. Alloggiamento del supporto di supporto in ghisa

La ghisa è ampiamente utilizzata nei supporti dei cuscinetti industriali generali perché offre rigidità utile, buone caratteristiche di smorzamento delle vibrazioni e un equilibrio pratico tra prestazioni e costi. È comunemente considerato per trasportatori, attrezzature agricole, pompe, motori elettrici e altri macchinari che operano in normali condizioni industriali.

Tuttavia, la capacità di carico effettiva dipende dal design dell'alloggiamento, dalla qualità del materiale, dalla scelta del cuscinetto, dalla disposizione di montaggio e dalle condizioni operative. A cast iron housing should not be selected on material alone.

2. Alloggiamento del supporto cuscino in acciaio inossidabile

L'acciaio inossidabile può essere appropriato per apparecchiature esposte a umidità, pulizia frequente o sostanze corrosive. Viene spesso considerato per macchinari per la lavorazione alimentare, attrezzature marine e alcune applicazioni di manipolazione di prodotti chimici.

Gli acquirenti dovrebbero verificare la qualità dell'acciaio inossidabile e valutare l'intero assemblaggio, compresi cuscinetti, guarnizioni, lubrificante e elementi di fissaggio. La resistenza alla corrosione è determinata dalle specifiche complete del materiale e dall'ambiente di servizio, non semplicemente dalla descrizione del prodotto.

3. Design di alloggiamenti divisi e monopezzo

Gli alloggiamenti monopezzo forniscono una struttura relativamente semplice per molte applicazioni standard. Gli alloggiamenti in due metà hanno un cappuccio e una base separati, il che può rendere più comoda l'ispezione e la sostituzione dei cuscinetti quando la disposizione dell'albero rende difficile lo smontaggio.

Per le applicazioni industriali più pesanti, le informazioni sui prodotti BMT includono le famiglie di alloggiamenti SN500, SN600 e SNL. Queste serie hanno dimensioni diverse e disposizioni di cuscinetti compatibili, pertanto è necessario verificare il modello esatto rispetto alle specifiche dell'apparecchiatura.

Quando valuti un alloggiamento, considera questi dettagli di progettazione:

• Costruzione monopezzo o divisa.
• Dimensioni di montaggio della base e posizioni dei fori.
• Dimensioni della sede del cuscinetto e compatibilità del diametro dell'albero.
• Disposizioni di sigillatura e copertura.
• Accesso alla lubrificazione e requisiti di servizio.
• Compatibilità con il cuscinetto e la bussola di trazione specificati.

Dove vengono utilizzati gli alloggiamenti dei supporti?

Gli alloggiamenti del supporto ritto vengono utilizzati ovunque gli alberi rotanti richiedano un supporto sicuro e una pratica disposizione di montaggio. La loro versatilità li rende adatti ad un'ampia gamma di macchinari industriali e commerciali.

• Sistemi di trasporto:Supportare gli alberi rotanti nelle apparecchiature per la movimentazione dei materiali e i relativi gruppi di trasmissione.
• Macchine agricole:Aiuta a supportare i componenti rotanti nelle apparecchiature esposte a polvere, vibrazioni e carichi di lavoro variabili.
• Pompe:Forniscono supporto ai cuscinetti per disposizioni di alberi compatibili nei sistemi di trattamento dei fluidi industriali.
• Motori elettrici:Supportare i gruppi di alberi in cui la configurazione dell'alloggiamento selezionata corrisponde al progetto meccanico.
• Attrezzature di produzione:Forniscono il supporto di montaggio per rulli, alberi di trasmissione e altri meccanismi rotanti.
• Miniere e macchinari pesanti:Supportare disposizioni di cuscinetti adeguate quando la resistenza dell'alloggiamento, la tenuta e i valori di carico soddisfano i requisiti dell'applicazione.

Le condizioni ambientali possono influenzare in modo significativo la specifica appropriata. Gli ambienti ricchi di polvere possono richiedere una sigillatura più efficace, mentre gli ambienti umidi o corrosivi possono richiedere materiali idonei resistenti alla corrosione. Anche le vibrazioni elevate e il carico d'urto richiedono un'attenta valutazione del cuscinetto, dell'alloggiamento, dei bulloni di montaggio e della struttura di supporto.

Come si sceglie il giusto alloggiamento del blocco cuscino?

La scelta dell'alloggiamento del supporto corretto inizia dalle effettive esigenze operative della macchina. Un alloggiamento adatto all'albero potrebbe comunque non essere idoneo se le dimensioni di montaggio, la capacità di carico, la disposizione delle tenute o la compatibilità dei cuscinetti non corrispondono all'applicazione.

Passaggio 1: confermare il diametro dell'albero

Identificare il diametro dell'albero e il foro del cuscinetto richiesto. Per i cuscinetti con foro conico, verificare la bussola di trazione e la disposizione di montaggio appropriate. Non dare per scontato che due alloggiamenti siano intercambiabili semplicemente perché le loro forme esterne appaiono simili.

Passaggio 2: verificare la compatibilità dei cuscinetti

Confermare la designazione del cuscinetto, le dimensioni, i requisiti di gioco interno, il metodo di bloccaggio e la disposizione di lubrificazione. L'alloggiamento e il cuscinetto devono essere compatibili come gruppo completo.

Passaggio 3: calcolare i carichi operativi

Valutare i carichi radiali, i carichi assiali, il carico d'urto, la velocità dell'albero e il servizio operativo. Controllare i valori nominali dei cuscinetti e le specifiche dell'alloggiamento del produttore anziché fare affidamento sulle descrizioni generali dei materiali.

Passaggio 4: valutare l'ambiente

Considerare la temperatura, l'umidità, la polvere, l'esposizione all'acqua, i prodotti chimici e le procedure di pulizia. Selezionare il materiale dell'alloggiamento e la disposizione delle guarnizioni adatti a queste condizioni.

Passaggio 5: verificare le dimensioni di installazione

Confrontare la lunghezza complessiva, la larghezza, l'altezza, l'altezza del centro dell'albero, la spaziatura dei fori di montaggio e le dimensioni dei bulloni con la macchina esistente. La compatibilità dimensionale è particolarmente importante quando si sostituisce un componente fuori produzione o danneggiato.

Passaggio 6: considerare la manutenzione a lungo termine

Valutare gli intervalli di lubrificazione, l'accessibilità, le procedure di sostituzione e la disponibilità dei pezzi di ricambio. Un alloggiamento che semplifica l'ispezione e la manutenzione può ridurre gli sforzi di manutenzione durante la vita utile dell'apparecchiatura.

Confronto tra la selezione dell'alloggiamento del supporto di supporto

La tabella seguente fornisce un confronto pratico tra materiali e design comuni degli alloggiamenti. È inteso come guida preliminare alla selezione; la scelta finale dovrebbe basarsi su specifiche di prodotto verificate.

Per riferimento, la pagina del prodotto pubblicata da BMT elenca SN505 con diametro dell'albero di 20 mm, SN510 con diametro dell'albero di 45 mm e SN520 con diametro dell'albero di 90 mm. Questi esempi appartengono alla serie di custodie SN elencate. Consultare sempre la tabella dimensionale completa e confermare la combinazione di cuscinetti richiesta prima di ordinare.

Visualizza le specifiche dell'alloggiamento del supporto ritto BMT per esaminare i modelli di alloggiamento elencati e le dimensioni tecniche corrispondenti.

Migliori pratiche di installazione e manutenzione

Una corretta installazione aiuta l'alloggiamento e il cuscinetto a funzionare come previsto. Anche un componente ben costruito può subire un'usura prematura quando la base di montaggio non è uniforme, l'albero è disallineato o la lubrificazione è inadeguata.

Lista di controllo dell'installazione

• Ispezionare l'alloggiamento, la sede del cuscinetto, l'albero e la superficie di montaggio per rilevare eventuali danni o contaminazione.
• Verificare il modello dell'alloggiamento, la designazione del cuscinetto, il diametro dell'albero e le dimensioni di montaggio.
• Assicurarsi che la superficie di montaggio sia sufficientemente piatta, rigida e pulita.
• Posizionare attentamente l'alloggiamento e allineare l'albero con l'attrezzatura collegata.
• Stringere i dispositivi di fissaggio alla coppia specificata utilizzando la sequenza consigliata.
• Installare il cuscinetto e i componenti di bloccaggio secondo le istruzioni del produttore.
• Applicare il lubrificante specificato e verificare che le guarnizioni e i coperchi siano installati correttamente.
• Ruotare manualmente l'albero quando è sicuro e pratico, quindi eseguire un test di funzionamento controllato.

Manutenzione ordinaria

Durante le ispezioni programmate, monitorare rumori insoliti, vibrazioni, variazioni di temperatura, condizioni del lubrificante, dispositivi di fissaggio allentati e contaminazione visibile. Stabilire gli intervalli di manutenzione in base alla velocità operativa, al carico, all'ambiente e alle raccomandazioni del produttore.

Una lubrificazione eccessiva può anche creare problemi, incluso il surriscaldamento in alcune condizioni operative. Utilizzare il tipo e la quantità di lubrificante consigliati invece di applicare grasso indiscriminatamente.

Problemi comuni e soluzioni pratiche

Riconoscere i primi segnali di allarme aiuta i team di manutenzione a indagare sui problemi dei cuscinetti e dell'alloggiamento prima che causino tempi di fermo prolungati.

• Vibrazioni eccessive:Controllare l'allineamento dell'albero, la rigidità del montaggio, la sicurezza dei dispositivi di fissaggio, le condizioni dei cuscinetti e l'equilibrio della macchina.
• Temperatura operativa anomala:Esaminare la lubrificazione, il carico dei cuscinetti, l'attrito delle guarnizioni, l'allineamento e la velocità operativa.
• Usura prematura dei cuscinetti:Esaminare il controllo della contaminazione, le procedure di installazione, gli accoppiamenti dell'albero, la lubrificazione e le condizioni di carico.
• Corrosione:Controllare l'esposizione ambientale, l'idoneità dei materiali, la protezione della superficie e l'efficacia della sigillatura.
• Montaggio allentato:Ispezionare la base, i bulloni di montaggio, il telaio di supporto e qualsiasi segno di sfregamento o movimento.
• Errori ripetuti di sostituzione:Verificare la causa originale invece di sostituire l'alloggiamento senza rivedere le condizioni operative e del cuscinetto.

Questi sintomi possono avere molteplici cause. Un'ispezione sistematica dell'intero gruppo rotante è più efficace che dare per scontato che la responsabilità sia sempre dell'alloggiamento stesso.

Domande frequenti

1. Qual è lo scopo principale dell'alloggiamento del supporto?

Il suo scopo principale è sostenere e supportare un cuscinetto compatibile, fissare il gruppo albero rotante a una superficie di montaggio e trasferire i carichi operativi alla struttura di supporto.

2. Qual è la differenza tra un alloggiamento del supporto e un cuscinetto del supporto?

Un alloggiamento del supporto è il componente strutturale che accoglie il cuscinetto. Un'unità cuscinetto del supporto ritto si riferisce generalmente al prodotto assemblato, compreso l'alloggiamento e l'inserto del cuscinetto. La terminologia del prodotto varia in base al produttore, quindi conferma se un preventivo copre solo l'alloggiamento o un'unità completa.

3. Quale materiale è il migliore per l'alloggiamento del supporto?

La ghisa è una scelta comune per le applicazioni industriali generali a causa delle sue caratteristiche di rigidità e di smorzamento delle vibrazioni. L’acciaio inossidabile può essere più appropriato laddove la resistenza alla corrosione è importante. La selezione finale dipende dai carichi, dall'ambiente, dalle dimensioni e dalle specifiche del produttore.

4. Come posso trovare la dimensione corretta dell'alloggiamento del supporto?

Iniziare con il diametro dell'albero e la designazione del cuscinetto. Quindi verificare le dimensioni dell'alloggiamento, la spaziatura dei fori di montaggio, l'altezza centrale dell'albero, la compatibilità dei cuscinetti e la disposizione di bloccaggio. Per gli acquisti di sostituzione, confrontare il codice prodotto originale e il disegno dimensionale.

5. L'alloggiamento del supporto è in grado di sopportare il disallineamento dell'albero?

Alcune unità del supporto ritto utilizzano inserti di cuscinetti autoallineanti che possono sopportare un disallineamento angolare limitato. L'intervallo consentito dipende dal design del cuscinetto. Un disallineamento eccessivo può comunque causare vibrazioni, carico irregolare e guasti prematuri.

6. Con quale frequenza è necessario effettuare la manutenzione del gruppo cuscinetto del supporto?

Non esiste un intervallo di manutenzione universale. I programmi di ispezione e lubrificazione devono riflettere il tipo di cuscinetto, la velocità operativa, il carico, la temperatura, il livello di contaminazione e le raccomandazioni del produttore. Le unità sigillate a vita possono avere requisiti di servizio diversi rispetto ai modelli rilubrificabili.

7. BMT supporta i requisiti dell'alloggiamento del supporto cuscinetto sfuso o OEM?

La pagina del prodotto BMT identifica l'OEM e l'acquisto in blocco come opzioni supportate. Gli acquirenti devono fornire il modello, le dimensioni, la disposizione dei cuscinetti, il materiale, la quantità e i dettagli dell'applicazione richiesti per confermare la disponibilità e le specifiche appropriate.

Conclusione: trovare un alloggiamento adatto per il supporto di supporto

Una selezione affidabile dell'alloggiamento del supporto ritto inizia con dimensioni precise, cuscinetti compatibili, materiali appropriati e una chiara comprensione dell'ambiente operativo. L'attenzione ai valori di carico, all'allineamento degli alberi, alla qualità del montaggio, alla tenuta e alla lubrificazione può contribuire a migliorare l'affidabilità delle apparecchiature e semplificare la manutenzione.

BMT offre soluzioni di alloggiamenti per supporti per una vasta gamma di applicazioni per macchinari e trasmissioni industriali, con informazioni tecniche pubblicate che coprono diverse serie e dimensioni di alloggiamenti. Che tu stia sostituendo un componente esistente o acquistando alloggiamenti per nuove apparecchiature, confronta attentamente i requisiti tecnici prima di prendere una decisione di acquisto.

Cerchi un alloggiamento affidabile per il supporto del cuscino per il tuo prossimo progetto? Visita la pagina del prodotto dell'alloggiamento del blocco cuscino BMT per esaminare le specifiche disponibili. Condividi i tuoi disegni, le dimensioni dell'albero, il modello dei cuscinetti, le condizioni operative e la quantità dell'ordine con il nostro team.Contattacioggi per discutere la tua applicazione, confermare la compatibilità del prodotto e richiedere un preventivo per i requisiti dell'alloggiamento del supporto ritto.
