Quando le macchine agricole lavorano in condizioni di carico continuo, vibrazioni, polvere, umidità e terreno irregolare, la ruota e il gruppo rotante devono rimanere stabili durante tutto il ciclo di lavoro.BMTfornitureBAA-0003 Unità Polo Agricoloper applicazioni su macchine agricole, fornendo una soluzione integrata di mozzo e cuscinetto progettata attorno a dimensioni di montaggio precise, supporto del carico, prestazioni di tenuta e funzionamento rotazionale affidabile.
La scelta della giusta unità mozzo agricola può influenzare direttamente i tempi di attività delle attrezzature, i requisiti di manutenzione e le prestazioni del gruppo ruote. BAA-0003 Le unità mozzo agricole sono progettate come gruppi mozzo con cuscinetti integrati per macchine agricole e relative attrezzature. La configurazione presenta un alesaggio di 30 mm, un diametro esterno di 117 mm, un'altezza complessiva di 60 mm, un diametro della struttura dei bulloni di 98 mm e quattro fori di montaggio M12 × 1,25. Con un coefficiente di carico dinamico di base elencato di 44,9 kN e un coefficiente di carico statico di base di 34 kN, l'unità fornisce parametri misurabili per progettisti di apparecchiature, produttori di macchine agricole, distributori di pezzi di ricambio e team di manutenzione. Questa guida spiega come funziona la configurazione BAA-0003, quali specifiche meritano attenzione, dove vengono comunemente utilizzate le unità hub agricole e cosa dovrebbero valutare gli acquirenti prima di effettuare un ordine.
Sommario
- Che ruolo gioca un polo agricolo?
- Come è progettato il BAA-0003 per le attrezzature agricole?
- Quali sono le principali specifiche BAA-0003?
- Quali fattori di prestazione contano sul campo?
- Quali macchine possono utilizzare le unità mozzo agricole?
- Come possono gli acquirenti abbinare BAA-0003 alla loro attrezzatura?
- Come si possono mantenere le prestazioni delle unità hub agricole?
- Perché considerare BAA-0003 per progetti OEM?
- Domande frequenti
- Considerazioni finali per gli acquirenti
Che ruolo gioca un polo agricolo?
Il mozzo è un punto di collegamento critico tra il gruppo rotante di una macchina e la sua struttura portante. Nelle attrezzature agricole, questo collegamento può essere esposto a variazioni di carico, urti dovuti a terreni irregolari, contaminazione del suolo, umidità e lunghi cicli operativi.
Un'unità mozzo agricola integra la struttura portante e di montaggio in un unico assieme. Questo design può semplificare la costruzione delle apparecchiature rispetto all'approvvigionamento e all'assemblaggio di più componenti indipendenti dei cuscinetti. Fornisce inoltre agli ingegneri un'interfaccia di montaggio definita che può essere valutata durante la progettazione della macchina o la selezione delle parti di ricambio.
Le funzioni primarie di un'unità hub includono:
- Supporto di ruote rotanti, dischi o componenti correlati.
- Gestione dei carichi radiali generati durante il funzionamento delle apparecchiature.
- Fornire un'interfaccia stabile tra il gruppo rotante e la struttura della macchina.
- Mantenimento della rotazione controllata durante cicli di lavoro ripetuti.
- Aiuta a proteggere i componenti interni dei cuscinetti dalla contaminazione ambientale.
- Supportare una sostituzione più semplice durante la manutenzione delle apparecchiature.
Per i produttori di macchine agricole, queste funzioni rendono l’unità mozzo più di un semplice componente di cuscinetto. Le sue dimensioni e caratteristiche meccaniche devono integrarsi con la struttura completa della macchina.

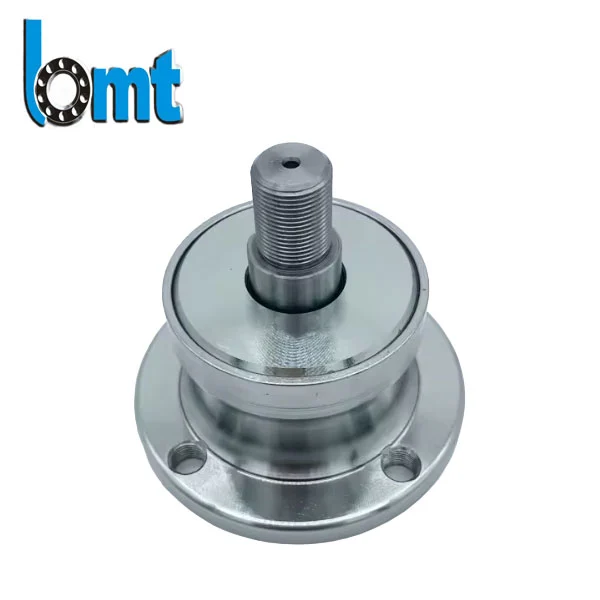

Come è progettato il BAA-0003 per le attrezzature agricole?
BAA-0003 è configurato come unità mozzo agricola integrata con dimensioni di montaggio e cuscinetti definite. Questo approccio consente agli acquirenti di valutare il componente sulla base di interfacce misurabili anziché basarsi esclusivamente su una descrizione generale del cuscinetto.
Il foro da 30 mm fornisce l'interfaccia di montaggio centrale, mentre il diametro esterno da 117 mm definisce l'involucro esterno dell'assieme. Il diametro della configurazione dei bulloni da 98 mm e quattro punti di montaggio M12 × 1,25 forniscono il collegamento tra il mozzo e la corrispondente struttura della macchina.
Questa combinazione dimensionale è importante perché le attrezzature agricole spesso hanno uno spazio di installazione limitato. Un'unità mozzo che soddisfa i requisiti di carico ma non corrisponde alla geometria di montaggio disponibile non può fornire una sostituzione pratica.
La progettazione integrata può anche semplificare la pianificazione della manutenzione. Invece di trattare i singoli cuscinetti, alloggiamenti e componenti di montaggio come parti completamente separate, il gruppo mozzo può essere gestito come un'unità sostitutiva definita quando sorgono esigenze di manutenzione.
Quali sono le principali specifiche BAA-0003?
Le specifiche tecniche forniscono il punto di partenza per determinare se un'unità mozzo è adatta per una particolare macchina. La tabella seguente riassume i parametri chiave BAA-0003.
| Parametro | Specifica BAA-0003 | Perché è importante |
|---|---|---|
| Diametro del foro | 30 mm | Determina la compatibilità con l'albero o l'interfaccia di montaggio centrale. |
| Diametro esterno | 117 mm | Definisce l'involucro di installazione esterna. |
| Altezza totale | 60 mm | Influisce sullo spazio di installazione assiale. |
| Diametro modello bullone | 98 mm | Determina la posizione del cerchio di montaggio. |
| Schema di montaggio | 4×M12×1,25 | Deve corrispondere alla struttura di montaggio dell'apparecchiatura. |
| Coefficiente di carico dinamico di base | 44,9 kN | Fornisce un riferimento per la capacità di carico dinamico. |
| Coefficiente di carico statico di base | 34 kN | Fornisce un riferimento per il caricamento stazionario o a bassa velocità. |
| Velocità massima elencata | Fino a 1.000 giri al minuto | Dovrebbe essere confrontato con la velocità operativa effettiva. |
Queste cifre dovrebbero essere trattate come parametri di selezione del prodotto piuttosto che come limiti operativi universali. Le prestazioni effettive dipendono dalla distribuzione del carico, dalla precisione di installazione, dalla lubrificazione, dalla temperatura, dalla contaminazione, dalla velocità operativa e dal sistema meccanico completo.
Prima di ordinare, i team di ingegneri dovrebbero confrontare le dimensioni con il componente originale, i disegni dell'apparecchiatura o le misurazioni dell'installazione. Questo passaggio può prevenire problemi di compatibilità evitabili.
Quali fattori di prestazione contano sul campo?
Le macchine agricole operano in un ambiente in cui le prestazioni dei componenti possono cambiare in modo significativo rispetto alle applicazioni interne pulite. Il gruppo mozzo potrebbe subire vibrazioni ripetute, improvvisi cambiamenti di carico, acqua, particelle di terreno e sbalzi di temperatura.
Movimentazione del carico
La capacità di carico è uno dei primi parametri che gli ingegneri dovrebbero esaminare. La configurazione BAA-0003 ha un coefficiente di carico dinamico di base elencato di 44,9 kN e un coefficiente di carico statico di base di 34 kN. Questi valori forniscono utili punti di riferimento per valutare se l'unità è adatta ad un particolare carico meccanico.
Sigillatura e protezione dalla contaminazione
Polvere e umidità sono cause comuni di deterioramento dei cuscinetti. Una costruzione del mozzo sigillato può aiutare a isolare i componenti interni dei cuscinetti da contaminanti esterni. Tuttavia, le prestazioni di tenuta dovrebbero essere sempre considerate insieme alle effettive condizioni ambientali della macchina.
Stabilità rotazionale
I gruppi ruota e disco richiedono una rotazione costante. Attrito eccessivo, disallineamento, contaminazione o installazione non corretta possono introdurre vibrazioni e accelerare l'usura. È quindi essenziale selezionare un mozzo con la precisione dimensionale adeguata e installarlo correttamente.
Compatibilità di installazione
Anche un'unità hub tecnicamente valida potrebbe non essere adeguata se le sue dimensioni di montaggio non corrispondono all'apparecchiatura. Prima dell'acquisto è necessario verificare il diametro del foro, la circonferenza dei bulloni, le specifiche della filettatura, l'altezza complessiva e lo spazio circostante.
Quali macchine possono utilizzare le unità mozzo agricole?
Le unità mozzo agricole vengono utilizzate su diversi tipi di macchinari in cui ruote, dischi, rulli o altri componenti rotanti richiedono supporto di cuscinetti. L'applicazione appropriata dipende dalle specifiche meccaniche dell'apparecchiatura.
- Erpici a dischi:I gruppi di dischi rotanti possono applicare carichi continui sul mozzo e sui componenti dei cuscinetti durante la preparazione del terreno.
- Seminatrici e attrezzature per la semina:Meccanismi rotanti selezionati possono richiedere gruppi mozzo con cuscinetti compatti.
- Macchine per la lavorazione del terreno:La resistenza del suolo e il terreno irregolare possono creare carichi variabili e vibrazioni.
- Rimorchi agricoli:I gruppi di supporto ruota richiedono mozzi e cuscinetti correttamente abbinati.
- Attrezzi agricoli:Vari attrezzi utilizzano gruppi rotanti che richiedono un supporto meccanico affidabile.
- Progetti OEM di macchine agricole:Le unità hub integrate possono essere incorporate in nuovi progetti di apparecchiature in cui le dimensioni e i requisiti prestazionali sono compatibili.
Invece di scegliere un hub solo in base al settore di destinazione, gli ingegneri dovrebbero verificare il carico, la velocità, le dimensioni e l'ambiente di installazione effettivi dell'apparecchiatura target.
Come possono gli acquirenti abbinare BAA-0003 alla loro attrezzatura?
Un processo di selezione strutturato può ridurre il rischio di ordinare un’unità hub agricola incompatibile. Gli acquirenti possono iniziare con l'interfaccia fisica e poi valutare le condizioni operative.
- Misurare l'interfaccia dell'albero:Confermare se il foro richiesto corrisponde al foro da 30 mm BAA-0003.
- Controllare il cerchio di montaggio:Verificare il diametro della configurazione dei bulloni di 98 mm rispetto al disegno della macchina.
- Conferma i requisiti del thread:Verificare che i quattro punti di montaggio M12 × 1,25 corrispondano all'apparecchiatura.
- Misura lo spazio disponibile:Verificare che il diametro esterno di 117 mm e l'altezza di 60 mm rientrino nell'area di installazione.
- Calcola i carichi di lavoro:Considerare sia i normali carichi operativi che i carichi d'urto temporanei.
- Controllare la velocità operativa:Confrontare la velocità effettiva della macchina con le condizioni operative nominali dell'unità mozzo.
- Valutare l’esposizione ambientale:Considera acqua, polvere, terreno, fertilizzanti, sostanze chimiche e temperatura.
- Discuti i requisiti speciali:Gli acquirenti OEM devono comunicare eventuali specifiche richieste su grasso, marcatura, albero, modello di bullone o imballaggio.
Per gli acquisti sostitutivi è utile confrontare la vecchia unità hub con il nuovo componente, ma la sola somiglianza fisica non deve essere considerata sufficiente. Le dimensioni tecniche e i requisiti applicativi devono essere confermati prima dell'installazione.
Come si possono mantenere le prestazioni delle unità hub agricole?
La corretta installazione è importante quanto la scelta del prodotto. Un mozzo correttamente specificato può comunque subire un'usura prematura se installato in modo errato o utilizzato in condizioni inadeguate.
I team di manutenzione dovrebbero prendere in considerazione le seguenti pratiche:
- Pulire la superficie di montaggio prima dell'installazione.
- Controllare l'albero e i componenti di accoppiamento per eventuali danni o usura eccessiva.
- Utilizzare strumenti di installazione adeguati anziché applicare un impatto incontrollato al cuscinetto.
- Seguire i requisiti di serraggio del produttore dell'attrezzatura.
- Ispezionare l'area di tenuta per eventuali danni dopo l'installazione.
- Monitorare vibrazioni, rumore, calore o resistenza rotazionale insoliti.
- Controllare periodicamente i bulloni di montaggio laddove il programma di manutenzione dell'apparecchiatura lo richiede.
- Sostituire i componenti quando usura o danni potrebbero compromettere il funzionamento sicuro della macchina.
Le macchine che operano in ambienti particolarmente umidi, polverosi o chimicamente aggressivi possono richiedere ulteriore attenzione alla tenuta e alla lubrificazione. Gli acquirenti dovrebbero comunicare le condizioni di lavoro al fornitore quando richiedono una raccomandazione tecnica.
Perché considerare BAA-0003 per progetti OEM?
Per i produttori di macchine agricole, le decisioni di acquisto spesso non si basano solo sul prezzo unitario. Coerenza, controllo dimensionale, capacità produttiva, personalizzazione, ispezione e supporto tecnico possono avere un impatto significativo sul valore totale dell'approvvigionamento.
Le informazioni sui prodotti BMT identificano la gestione della qualità secondo le norme ISO 9001:2015 e IATF 16949:2016. Il processo di produzione dichiarato comprende anche la tracciabilità dei materiali e l'ispezione pre-imbarco, con controlli relativi alle dimensioni, alla rotazione dei cuscinetti e all'integrità delle tenute.
Questi controlli sono importanti per gli acquirenti OEM perché la produzione ripetuta richiede componenti con interfacce coerenti. Una deviazione dimensionale insignificante in un acquisto di sostituzione isolato può diventare un grosso problema quando centinaia o migliaia di macchine utilizzano lo stesso componente.
BMT indica inoltre opzioni di personalizzazione per requisiti selezionati, tra cui la marcatura del logo OEM, le specifiche del grasso, le dimensioni dell'albero e le configurazioni del modello di bullone. I requisiti personalizzati devono essere confermati con il fornitore prima della produzione.
Per gli acquirenti internazionali vale la pena considerare anche la capacità produttiva e l’esperienza nella fornitura. BMT vanta oltre 20 anni di esperienza nella produzione di cuscinetti, uno stabilimento di produzione di 80.000 m², più di 200 linee di produzione CNC ed esportazioni in più di 60 paesi.
Domande frequenti
A cosa servono le unità hub agricole BAA-0003?
BAA-0003 Le unità mozzo agricole sono progettate per macchine agricole e relative attrezzature che richiedono un cuscinetto integrato e un gruppo mozzo. Le potenziali applicazioni includono ruote, dischi e gruppi rotanti selezionati in cui le dimensioni e le caratteristiche di carico specificate sono adatte.
Qual è la dimensione del foro di BAA-0003?
Il diametro del foro indicato di BAA-0003 è 30 mm. Gli acquirenti devono confermare questa dimensione rispetto all'albero o all'interfaccia di montaggio centrale prima di ordinare.
Qual è lo schema dei bulloni di BAA-0003?
La configurazione BAA-0003 utilizza una disposizione di montaggio M12 × 1,25 a quattro punti con un diametro del modello di bullone elencato di 98 mm. Verificare attentamente la compatibilità delle dimensioni di montaggio lato macchina.
Qual è la capacità di carico di BAA-0003?
Il coefficiente di carico dinamico di base indicato è di 44,9 kN, mentre il coefficiente di carico statico di base è di 34 kN. Questi valori sono valori di riferimento e non devono essere trattati come sostitutivi dei calcoli tecnici specifici dell'applicazione.
BAA-0003 può essere personalizzato per i produttori di macchine agricole?
Sono disponibili opzioni di personalizzazione selezionate per i requisiti OEM, tra cui marcatura, specifiche del grasso e determinate configurazioni dimensionali o di montaggio. L'esatto ambito di personalizzazione deve essere confermato con BMT in base alla progettazione dell'apparecchiatura.
Quali informazioni devo fornire quando richiedo un preventivo?
Gli acquirenti possono fornire la quantità richiesta, il tipo di attrezzatura, il modello del mozzo esistente, il disegno tecnico, il diametro dell'albero, la disposizione dei bulloni, il carico previsto, la velocità operativa, l'ambiente di lavoro ed eventuali requisiti di marcatura o imballaggio OEM. Fornire informazioni complete aiuta il fornitore a valutare la compatibilità in modo più efficiente.
Considerazioni finali per gli acquirenti
Un'unità mozzo agricola dovrebbe essere selezionata come parte del sistema completo della macchina piuttosto che come componente cuscinetto isolato. Per BAA-0003, il foro da 30 mm, il diametro esterno di 117 mm, l'altezza complessiva di 60 mm, il diametro della struttura dei bulloni di 98 mm, quattro punti di montaggio M12 × 1,25 e i coefficienti di carico elencati forniscono una chiara base tecnica per la valutazione del prodotto. Se combinato con adeguate pratiche di tenuta, installazione, ispezione e manutenzione, un'unità mozzo correttamente abbinata può supportare un funzionamento stabile in applicazioni agricole impegnative. Per i produttori OEM, i distributori e gli acquirenti di pezzi di ricambio per macchine agricole che cercano una soluzione di fornitura affidabile, scopri di più sulle unità hub agricole BAA-0003 econtattare BMTper consulenza tecnica, requisiti OEM, valutazione di campioni e supporto per ordini di grandi quantità.
