In che modo un cuscinetto a sfere con gola profonda migliora le prestazioni della macchina?

Riepilogo dell'articolo: A Cuscinetto a sfere a gola profondaè uno dei cuscinetti volventi più utilizzati per applicazioni che richiedono rotazione regolare, supporto affidabile del carico, basso attrito e lunga durata operativa. Tuttavia, selezionare il cuscinetto corretto implica molto più che semplicemente abbinare il diametro dell'albero. La direzione del carico, la velocità, la tenuta, la lubrificazione, la temperatura operativa, l'accuratezza dimensionale, il rumore, le condizioni di installazione e i requisiti di manutenzione possono tutti influenzare le prestazioni dei cuscinetti. Questa guida spiega come funzionano i cuscinetti a sfere a gola profonda, come selezionare la configurazione corretta, come evitare guasti comuni e come produttori comeNingbo Demy (D&M) Cuscinetti Co., Ltd.può supportare applicazioni industriali e OEM impegnative.

Sommario

• Schema dell'articolo
• Cos'è un cuscinetto a sfere a gola profonda?
• Come funziona un cuscinetto a sfere a gola profonda?
• Quali sono i componenti principali?
• Quali vantaggi offre?
• Come scegliere il cuscinetto giusto?
• In che modo le tenute dei cuscinetti influiscono sulle prestazioni?
• Come dovrebbero essere valutati il ​​carico e la velocità?
• In che modo la lubrificazione influenza la durata dei cuscinetti?
• Come si possono prevenire i problemi di installazione?
• Come si possono ridurre i guasti più comuni dei cuscinetti?
• Dove vengono utilizzati i cuscinetti a sfere a gola profonda?
• Perché prendere in considerazione Ningbo Demy (D&M) Bearings Co., Ltd.?
• Domande frequenti
• Conclusione

Schema dell'articolo

1. Comprendere la costruzione e il principio di funzionamento dei cuscinetti a sfere a gola profonda.
2. Identificare i fattori tecnici che determinano l’idoneità del cuscinetto.
3. Confronta i requisiti di tenuta, precisione, carico, velocità e lubrificazione.
4. Riconoscere le pratiche di installazione e manutenzione che aiutano a prevenire guasti prematuri.
5. Scegli un fornitore di cuscinetti in base ai requisiti dell'applicazione piuttosto che solo al prezzo.

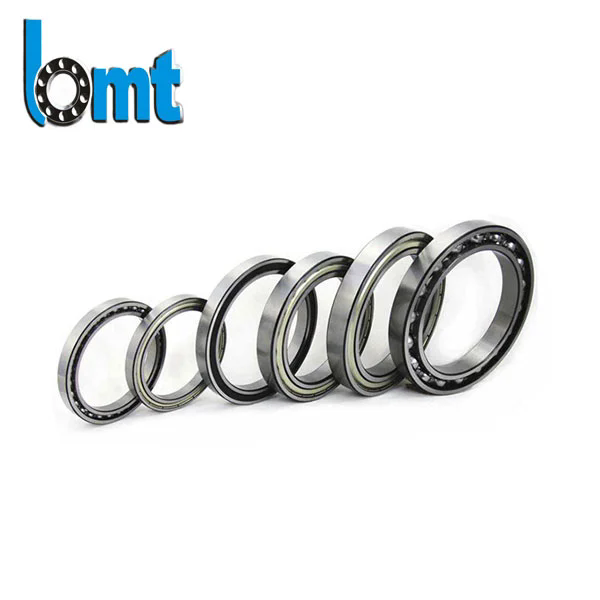

Cos'è un cuscinetto a sfere a gola profonda?

A Cuscinetto a sfere a gola profondaè un cuscinetto a elementi volventi progettato principalmente per supportare carichi radiali e allo stesso tempo per accogliere carichi assiali in entrambe le direzioni in condizioni operative adeguate. La sua struttura di base è costituita da un anello interno, un anello esterno, sfere volventi, una gabbia e, a seconda della configurazione, schermi o guarnizioni.

La geometria delle piste è progettata con una scanalatura relativamente profonda che consente alle sfere di mantenere un contatto continuo con le piste. Questa disposizione semplice ma efficace conferisce al cuscinetto un'utile combinazione di basso attrito, stabilità rotazionale, capacità di carico moderata e versatilità.

I design con scanalatura profonda sono disponibili in un'ampia gamma di dimensioni e configurazioni. Le serie comuni includono 6000, 6200, 6300, 6700 e altre serie specializzate o specifiche per l'applicazione. La serie appropriata dipende dallo spazio di installazione disponibile, dal diametro dell'albero, dal carico radiale, dalla velocità e dalla durata di servizio richiesta.

Per gli acquirenti, uno dei punti più importanti è che un cuscinetto con le dimensioni nominali corrette non è automaticamente il cuscinetto adatto per un'applicazione. Due cuscinetti con lo stesso diametro del foro possono avere coefficienti di carico, disposizioni di tenuta, valori di gioco, classi di precisione e capacità di velocità notevolmente diversi.

Come funziona un cuscinetto a sfere a gola profonda?

Il principio di funzionamento è semplice. Quando l'albero ruota, l'anello interno ruota con esso mentre le sfere rotolano tra le piste interne ed esterne. La gabbia mantiene una distanza adeguata tra le palline e aiuta a controllarne il movimento.

Invece di consentire a due grandi superfici metalliche di scorrere direttamente l'una contro l'altra, il cuscinetto converte gran parte del movimento di scorrimento in movimento di rotolamento. Ciò riduce sostanzialmente l'attrito e rende pratica la rotazione continua.

La pista profonda consente inoltre al cuscinetto di gestire più di un carico puramente radiale. A seconda della geometria del cuscinetto e delle condizioni applicative, può assorbire le forze assiali che agiscono lungo l'albero in entrambe le direzioni.

Durante il funzionamento, interagiscono diversi fattori:

• Contatto rotante:Riduce l'attrito rispetto al contatto strisciante diretto.
• Geometria della pista:Guida le palline e distribuisce i carichi.
• Progettazione della gabbia:Mantiene la spaziatura delle sfere e contribuisce a un funzionamento stabile.
• Lubrificante:Crea una pellicola protettiva tra le superfici a contatto.
• Sigillatura o schermatura:Aiuta a controllare la ritenzione e la contaminazione del lubrificante.
• Materiale e trattamento termico:Influenzano la resistenza all'usura, la resistenza alla fatica e la durata.

Il risultato è un componente compatto in grado di supportare la rotazione continua dell'albero in motori, pompe, ventilatori, trasportatori, apparecchiature automobilistiche, elettrodomestici e molte altre macchine.

Quali sono i componenti principali?

Ogni componente deve funzionare come parte di un sistema controllato. Una pista di alta qualità non può compensare un'installazione errata, un precarico eccessivo, un lubrificante inadeguato o l'ingresso di contaminazione nel cuscinetto.

Quali vantaggi offre?

La popolarità dei cuscinetti a sfere a gola profonda deriva dal loro equilibrio tra prestazioni, disponibilità, compattezza e installazione relativamente semplice.

• Basso attrito:Il contatto volvente aiuta a ridurre la resistenza meccanica e la generazione di calore.
• Elevata capacità di rotazione:Progetti appropriati possono funzionare in modo efficiente a velocità relativamente elevate.
• Supporto del carico radiale:Sono particolarmente adatti per alberi che sopportano carichi radiali.
• Capacità assiale bidirezionale:Possono sopportare forze assiali in entrambe le direzioni entro i limiti di progettazione.
• Costruzione compatta:I design standard con scanalatura profonda forniscono prestazioni sostanziali senza eccessivo spazio di installazione.
• Molteplici opzioni di sigillatura:Le configurazioni aperte, schermate e sigillate consentono l'adattamento a diversi ambienti.
• Ampia scelta di dimensioni:Sono disponibili opzioni metriche e in pollici per numerosi modelli di apparecchiature.
• Manutenzione semplice:Molte versioni sigillate vengono fornite con grasso applicato in fabbrica e richiedono una lubrificazione di routine minima.

Queste caratteristiche rendono i cuscinetti a gola profonda particolarmente utili quando i progettisti di apparecchiature necessitano di un cuscinetto affidabile per uso generale piuttosto che di una disposizione altamente specializzata.

Come scegliere il cuscinetto giusto?

La selezione corretta inizia dall'applicazione e non dal numero del cuscinetto. Un team di acquisto dovrebbe raccogliere i requisiti operativi prima di richiedere un preventivo.

Per gli acquirenti industriali, l'approccio più affidabile è fornire al fornitore i dati operativi completi anziché ordinare esclusivamente in base al numero di cuscinetto precedente. Ciò offre al produttore l'opportunità di verificare la configurazione proposta.

In che modo le tenute dei cuscinetti influiscono sulle prestazioni?

La sigillatura è una delle decisioni di selezione più spesso trascurate. La configurazione errata della tenuta può creare un rischio di contaminazione eccessivo o un attrito non necessario.

• Cuscinetti aperti:Adatto quando il cuscinetto è installato all'interno di un assieme pulito e protetto con un sistema di lubrificazione indipendente.
• Cuscinetti schermati in metallo:Comunemente identificato da designazioni come ZZ o 2Z. Gli schermi aiutano a limitare l'ingresso di contaminanti relativamente leggeri pur mantenendo generalmente buone caratteristiche di rotazione.
• Cuscinetti sigillati in gomma:Configurazioni come 2RS vengono comunemente selezionate quando è necessaria una migliore protezione contro polvere e umidità.
• Design con contatto sigillato:Utile quando la resistenza alla contaminazione ha una priorità più alta, sebbene il contatto della guarnizione possa influenzare l'attrito e la velocità consentita.

Un motore ad alta velocità che funziona in un involucro pulito può dare priorità al basso attrito e alla generazione di calore. Una macchina esterna esposta a polvere e umidità potrebbe invece richiedere una protezione dalla contaminazione più forte. Pertanto, non esiste una disposizione di tenuta universalmente migliore.

Come dovrebbero essere valutati il ​​carico e la velocità?

Carico e velocità devono essere considerati insieme. Un cuscinetto che funziona a velocità modesta con un carico moderato può avere requisiti molto diversi da un cuscinetto che funziona continuamente ad alta velocità.

ILcoefficiente di carico dinamicoè importante quando si valuta la durata a fatica del cuscinetto sotto carico rotante. ILcoefficiente di carico staticodiventa particolarmente rilevante quando il cuscinetto è sottoposto a carichi stazionari pesanti, carichi d'urto o altre condizioni che possono causare un'eccessiva deformazione permanente nei punti di contatto.

Per una macchina rotante, gli acquirenti dovrebbero identificare:

• Carico radiale continuo
• Carico radiale di picco
• Carico assiale e sua direzione
• Giri di funzionamento
• Frequenza di avvio-arresto
• Condizioni di urti e vibrazioni
• Orari di funzionamento previsti
• Affidabilità e intervallo di manutenzione richiesti

È inoltre importante non selezionare un cuscinetto semplicemente perché la sua velocità massima appare superiore alla velocità nominale della macchina. Il tipo di lubrificante, l'attrito della tenuta, il gioco interno, il design della gabbia, la temperatura e le condizioni di montaggio possono influenzare le prestazioni operative effettive.

In che modo la lubrificazione influenza la durata dei cuscinetti?

La lubrificazione crea una pellicola protettiva tra le superfici di rotolamento e quelle delle piste, contribuendo a ridurre l'attrito, l'usura e il calore. Una lubrificazione inadeguata può accelerare il danneggiamento della superficie, mentre un lubrificante eccessivo o inadeguato può anche creare problemi.

Quando si seleziona grasso o olio, considerare:

• Temperatura operativa
• Velocità di rotazione
• Carico previsto
• Contaminazione ambientale
• Intervallo di rilubrificazione richiesto
• Compatibilità con i lubrificanti esistenti
• Raccomandazioni del produttore

I cuscinetti sigillati sono spesso vantaggiosi laddove la rilubrificazione di routine è difficile perché il cuscinetto può essere fornito con una carica di grasso adeguata. Tuttavia, il grasso deve essere compatibile con la temperatura e l'intervallo di velocità previsti.

Più grasso non è necessariamente migliore. Un riempimento eccessivo può aumentare la agitazione, aumentare la temperatura operativa e aumentare la resistenza. La lubrificazione dovrebbe quindi essere trattata come un parametro ingegneristico piuttosto che come una semplice attività di manutenzione.

Come si possono prevenire i problemi di installazione?

Anche un cuscinetto di alta qualità può guastarsi prematuramente se le pratiche di installazione sono inadeguate. Molti problemi ai cuscinetti derivano dalla forza di montaggio, dalla contaminazione, dal disallineamento dell'albero, da accoppiamenti errati o da danni alle guarnizioni.

1. Pulisci l'area di lavoro.Tenere sporco, particelle metalliche, umidità e altri contaminanti lontani dal cuscinetto.
2. Ispezionare l'albero e l'alloggiamento.Controllare dimensioni, condizioni della superficie, sbavature e danni prima dell'installazione.
3. Utilizzare la forza di montaggio corretta.La forza di installazione deve essere applicata all'anello appropriato anziché trasmessa attraverso gli elementi volventi.
4. Evitare danni da impatto.Il martellamento diretto sugli anelli dei cuscinetti o sulle guarnizioni può creare difetti nascosti.
5. Verificare l'allineamento.Un disallineamento eccessivo può aumentare le vibrazioni, la temperatura e lo stress sulle piste.
6. Controllare la rotazione dopo l'installazione.Il gruppo deve ruotare agevolmente senza resistenza o rumore anomali.
7. Seguire i requisiti di idoneità del produttore dell'apparecchiatura.Le tolleranze dell'albero e dell'alloggiamento devono corrispondere alle condizioni operative effettive.

Per gli ambienti di produzione, le procedure di installazione standardizzate sono preziose perché riducono la variazione tra operatori e lotti di produzione.

Come si possono ridurre i guasti più comuni dei cuscinetti?

Un principio utile per la risoluzione dei problemi è quello di ispezionare l'intero sistema di cuscinetti anziché incolpare immediatamente il cuscinetto stesso. La geometria dell'albero, le condizioni dell'alloggiamento, la lubrificazione, l'allineamento della macchina, i carichi e l'ambiente operativo influenzano tutti il ​​comportamento dei cuscinetti.

Dove vengono utilizzati i cuscinetti a sfere a gola profonda?

La versatilità dei cuscinetti a sfere a gola profonda spiega perché compaiono in così tanti sistemi meccanici. Le applicazioni tipiche includono:

• Motori elettrici:Supporta gli alberi del rotore mantenendo una rotazione fluida e silenziosa.
• Pompe industriali:Supporto di alberi rotanti in condizioni operative continue.
• Ventilatori e soffiatori:Fornisce supporto a basso attrito per componenti rotanti ad alta velocità.
• Riduttori:Supporta alberi e ingranaggi e gestisce al tempo stesso le forze radiali e assiali combinate entro la capacità del cuscinetto.
• Sistemi di trasporto:Supporto di rulli rotanti e componenti di trasmissione.
• Sistemi automobilistici:Utilizzato in gruppi ausiliari, di trasmissione, elettrici e rotanti selezionati.
• Elettrodomestici:Supporta motori compatti e meccanismi rotanti.
• Macchine agricole:Utilizzato in apparecchiature in cui è richiesto un supporto rotazionale affidabile.
• Attrezzature per l'automazione:Adatto a molti meccanismi compatti e a rotazione continua.

L'esatta configurazione del cuscinetto deve sempre essere adattata ai requisiti effettivi di velocità, carico, ambiente e dimensioni dell'applicazione.

Perché prendere in considerazione Ningbo Demy (D&M) Bearings Co., Ltd.?

Ningbo Demy (D&M) Cuscinetti Co., Ltd.fornisce soluzioni di cuscinetti per clienti che richiedono dimensioni coerenti, prestazioni di rotazione affidabili e configurazioni specifiche per l'applicazione. La sua gamma di prodotti comprende cuscinetti a sfere a gola profonda progettati per applicazioni su macchinari industriali, motori, pompe, sistemi automobilistici e altre apparecchiature rotanti.

Per gli acquirenti internazionali, la capacità dei fornitori è importante perché l’approvvigionamento di cuscinetti non è semplicemente una questione di acquisto di un componente metallico standardizzato. Una produzione coerente, il controllo dimensionale, la selezione adeguata dei materiali, le procedure di ispezione, l'imballaggio e l'affidabilità della consegna possono incidere sul costo totale di proprietà.

Quando valuti un fornitore, considera quanto segue:

• Se il produttore può fornire le serie e le dimensioni dei cuscinetti richieste
• Se i requisiti relativi ai materiali e al trattamento termico sono chiaramente controllati
• Se le prestazioni dimensionali e di funzionamento vengono ispezionate in modo coerente
• Se le opzioni di tenuta e lubrificazione corrispondono all'applicazione
• È possibile discutere se sia possibile discutere requisiti OEM o personalizzati
• Se l'imballaggio protegge i cuscinetti durante il trasporto internazionale
• Se è possibile fornire informazioni tecniche prima dell'acquisto in blocco
• Se il fornitore è in grado di mantenere una qualità costante negli ordini ripetuti

Questi fattori diventano particolarmente importanti quando i cuscinetti vengono utilizzati in apparecchiature di produzione dove i tempi di fermo macchina imprevisti possono costare molto di più rispetto al prezzo iniziale del componente.

Cosa dovrebbero confermare gli acquirenti prima di ordinare?

Prima di effettuare un ordine, preparare una specifica tecnica concisa. Ciò aiuta a prevenire malintesi tra il produttore dell'attrezzatura, il team di ingegneri, l'ufficio acquisti e il fornitore di cuscinetti.

1. Designazione del cuscinetto o dimensioni richieste
2. Dimensioni dell'albero e dell'alloggiamento
3. Informazioni sul carico radiale e assiale
4. Velocità di rotazione normale e massima
5. Intervallo di temperatura operativa
6. Condizioni ambientali
7. Configurazione preferita di tenuta o scudo
8. Requisiti di lubrificazione
9. Requisiti di precisione o di spazio libero
10. Quantità richiesta e tempi di consegna
11. Requisiti di imballaggio ed esportazione

Se non si conosce il numero esatto del cuscinetto, fornire i parametri operativi è spesso più utile che indovinare un modello. Un produttore qualificato può quindi valutare le opzioni disponibili rispetto all'applicazione reale.

Domande frequenti

Qual è lo scopo principale di un cuscinetto a sfere a gola profonda?

Il suo scopo principale è supportare gli alberi rotanti riducendo l'attrito. È progettato principalmente per carichi radiali ma può sopportare anche carichi assiali in entrambe le direzioni entro i suoi limiti operativi.

I cuscinetti a sfere a gola profonda sono adatti per applicazioni ad alta velocità?

Molti sono adatti per applicazioni a velocità relativamente elevata, ma la velocità consentita dipende dalle dimensioni del cuscinetto, dal design interno, dalla lubrificazione, dalla configurazione della tenuta, dalla precisione, dalla temperatura e dalle condizioni di montaggio. Un cuscinetto sigillato può avere una capacità di velocità pratica diversa da un cuscinetto aperto equivalente.

Qual è la differenza tra un cuscinetto 2RS e uno ZZ?

Una configurazione 2RS utilizza generalmente guarnizioni in gomma, mentre ZZ o 2Z indicano tipicamente schermi metallici. Le guarnizioni in gomma generalmente forniscono una protezione più forte contro polvere e umidità, mentre gli scudi metallici possono offrire un attrito inferiore e buone prestazioni in ambienti più puliti.

Un cuscinetto a sfere con gola profonda può supportare carichi assiali?

SÌ. I cuscinetti a sfere a gola profonda possono sopportare carichi assiali in entrambe le direzioni. Tuttavia, la loro capacità assiale è limitata dalla geometria del cuscinetto e dalle condizioni operative, pertanto le applicazioni con carichi assiali consistenti potrebbero richiedere una diversa disposizione dei cuscinetti.

Come posso determinare la dimensione corretta del cuscinetto?

Iniziare con il diametro dell'albero, le dimensioni dell'alloggiamento disponibili, la capacità di carico richiesta, la velocità di rotazione, la temperatura di esercizio e le condizioni ambientali. Se l'applicazione è impegnativa, fornire questi parametri al produttore del cuscinetto anziché selezionare un modello esclusivamente in base alla dimensione del foro.

Perché un cuscinetto diventa rumoroso?

Le possibili cause includono contaminazione, lubrificazione inadeguata o eccessiva, danni alle piste, montaggio errato, disallineamento, gioco eccessivo o condizioni operative inadeguate. Il rumore dovrebbe essere studiato insieme ai dati relativi a vibrazioni, temperatura, installazione e lubrificazione.

Quanto può durare un cuscinetto a sfere a gola profonda?

Non esiste un unico valore di durata applicabile a ogni applicazione. La durata dei cuscinetti dipende dal carico, dalla velocità, dalla lubrificazione, dalla contaminazione, dal materiale, dalla temperatura operativa, dalla qualità dell'installazione e dalla manutenzione. Una corretta selezione e installazione possono migliorare significativamente l'affidabilità del servizio.

I cuscinetti sigillati sono esenti da manutenzione?

I cuscinetti sigillati possono ridurre sostanzialmente i requisiti di lubrificazione di routine, ma non devono essere considerati immuni ai guasti. Le condizioni operative, la qualità dell'installazione, la contaminazione, la temperatura e i carichi della macchina devono ancora essere controllati.

Conclusionee

A Cuscinetto a sfere a gola profondapuò essere un componente della macchina relativamente compatto, ma la sua scelta può avere una notevole influenza sull'affidabilità dell'apparecchiatura. Il cuscinetto giusto deve corrispondere all'applicazione completa, compresi carico, velocità, temperatura, ambiente, tenuta, lubrificazione, requisiti dimensionali e durata operativa prevista.

Per le apparecchiature rotanti standard, i design con scanalatura profonda offrono un eccellente equilibrio tra basso attrito, supporto del carico, struttura compatta e flessibilità di applicazione. Tuttavia, per ottenere prestazioni affidabili non è sufficiente scegliere un numero di cuscinetto familiare. Sono altrettanto importanti gli accoppiamenti corretti, l'installazione pulita, la lubrificazione adeguata, la tenuta adeguata e il monitoraggio regolare delle condizioni.

Per gli OEM, i distributori, i team di manutenzione e i produttori di apparecchiature industriali, la collaborazione con un fornitore esperto di cuscinetti può semplificare le specifiche e ridurre il rischio di prestazioni incoerenti dei componenti.Ningbo Demy (D&M) Cuscinetti Co., Ltd.può supportare i clienti che cercano soluzioni affidabili di cuscinetti a sfere a gola profonda per diversi macchinari e condizioni operative.

Hai bisogno di aiuto per scegliere il cuscinetto a sfere a gola profonda più adatto alla tua attrezzatura?Condividi le dimensioni del cuscinetto, il carico, la velocità, l'ambiente operativo e i requisiti applicativi con Ningbo Demy (D&M) Bearings Co., Ltd. per una soluzione adeguata.Contattacioggi per discutere le vostre esigenze di cuscinetti e procedere con una soluzione di fornitura affidabile.
