Cosa sono i cuscinetti a sfere a contatto obliquo e perché sono fondamentali per le applicazioni ad alta velocità

Cuscinetti a sfere a contatto obliquosono componenti essenziali nei moderni sistemi meccanici dove sono richieste elevata velocità, precisione e capacità di carico assiale e radiale combinata. Questo articolo fornisce una spiegazione esauriente su cosa sono i cuscinetti a sfere a contatto obliquo, come funzionano, perché superano le prestazioni dei cuscinetti standard in applicazioni impegnative e come selezionare il tipo giusto per i vostri macchinari. Basandosi sulle pratiche del settore e sugli standard tecnici, questa guida è progettata per supportare ingegneri, acquirenti e decisori alla ricerca di soluzioni di cuscinetti affidabili da produttori affidabili comeBMT.

Sommario

• 1. Cosa sono i cuscinetti a sfere a contatto obliquo?
• 2. Come funzionano i cuscinetti a sfere a contatto obliquo?
• 3. Perché i cuscinetti a sfere a contatto obliquo sono ideali per le applicazioni ad alta velocità?
• 4. Caratteristiche strutturali chiave e angoli di contatto
• 5. Capacità di carico: prestazioni assiali e radiali
• 6. Cuscinetti a sfere a contatto obliquo a corona singola o doppia corona
• 7. Applicazioni comuni in tutti i settori
• 8. Confronto con altri tipi di cuscinetti
• 9. Guida alla selezione: come scegliere il cuscinetto giusto
• 10. Consigli per installazione, lubrificazione e manutenzione
• Domande frequenti: cuscinetti a sfere a contatto obliquo

1. Cosa sono i cuscinetti a sfere a contatto obliquo?

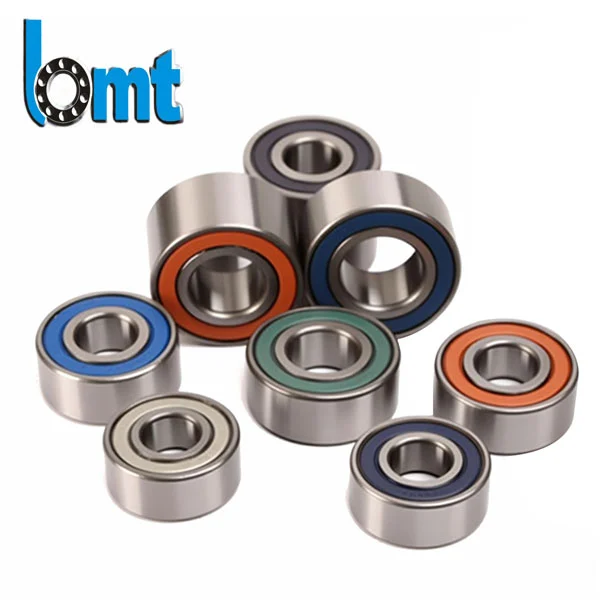

I cuscinetti a sfere a contatto obliquo sono un tipo di cuscinetto volvente progettato per supportare carichi combinati radiali e assiali. A differenza dei cuscinetti a sfere a gola profonda standard, le piste dei cuscinetti a sfere a contatto obliquo sono sfasate l'una rispetto all'altra in direzione assiale, creando un angolo di contatto definito tra le sfere e le piste.

Questo design consente al cuscinetto di sopportare carichi assiali in una direzione mantenendo un'eccellente capacità di carico radiale. A causa di questa struttura unica, i cuscinetti a sfere a contatto obliquo sono ampiamente utilizzati in apparecchiature ad alta velocità e alta precisione.

Secondo le specifiche tecniche delineate nei riferimenti di settore come la panoramica tecnica dei cuscinetti a sfere a contatto obliquo, questi cuscinetti sono progettati per garantire stabilità, attrito ridotto e lunga durata.

2. Come funzionano i cuscinetti a sfere a contatto obliquo?

La caratteristica distintiva dei cuscinetti a sfere a contatto obliquo è l'angolo di contatto. Questo angolo determina il modo in cui le forze vengono trasmesse attraverso il cuscinetto:

• I carichi radiali vengono trasferiti perpendicolarmente all'albero
• I carichi assiali vengono trasferiti parallelamente all'albero

Poiché il percorso del carico è angolato, le forze assiali generano componenti radiali e viceversa. Ciò consente al cuscinetto di supportare carichi combinati più elevati rispetto ai cuscinetti convenzionali.

Tuttavia, i cuscinetti a sfere a contatto obliquo ad una corona possono supportare solo carichi assiali in una direzione. Per contrastare questo problema, sono spesso montati in coppia o in set utilizzando disposizioni come:

• Back-to-back (DB)
• Faccia a faccia (DF)
• Tandem (DT)

3. Perché i cuscinetti a sfere a contatto obliquo sono ideali per le applicazioni ad alta velocità?

I macchinari ad alta velocità richiedono cuscinetti che riducano al minimo l'attrito, mantengano l'accuratezza dimensionale e dissipino il calore in modo efficace. I cuscinetti a sfere a contatto obliquo eccellono in questi settori grazie a:

1. Geometria interna ottimizzata per ridurre l'attrito
2. Tolleranze di produzione di alta precisione
3. Prestazioni stabili in condizioni di espansione termica
4. Rigidità assiale superiore

Ai produttori piaceBMTprogettare cuscinetti a sfere a contatto obliquo per soddisfare i requisiti prestazionali di mandrini, turbine e motori ad alta velocità CNC, dove la precisione di rotazione è fondamentale.

4. Caratteristiche strutturali chiave e angoli di contatto

I cuscinetti a sfere a contatto obliquo sono disponibili con diversi angoli di contatto, comunemente:

La scelta dell'angolo di contatto corretto è fondamentale per ottimizzare la durata e le prestazioni dei cuscinetti.

5. Capacità di carico: prestazioni assiali e radiali

I cuscinetti a sfere a contatto obliquo hanno prestazioni migliori dei cuscinetti a gola profonda quando i carichi assiali sono significativi. La loro capacità di gestire carichi combinati li rende adatti per:

• Mandrini di macchine utensili
• Riduttori
• Pompe e compressori

Accoppiando correttamente i cuscinetti, i sistemi possono raggiungere una capacità di carico assiale bidirezionale mantenendo la rigidità.

6. Cuscinetti a sfere a contatto obliquo a corona singola o doppia corona

7. Applicazioni comuni in tutti i settori

I cuscinetti a sfere a contatto obliquo sono ampiamente utilizzati in:

• Macchine utensili CNC
• Robotica e automazione
• Sistemi aerospaziali
• Motori elettrici
• Pompe di precisione

BMT fornisce cuscinetti a sfere a contatto obliquo progettati per garantire qualità costante e affidabilità a lungo termine in questi settori esigenti.

8. Confronto con altri tipi di cuscinetti

9. Guida alla selezione: come scegliere il cuscinetto giusto

Quando si scelgono i cuscinetti a sfere a contatto obliquo, considerare:

1. Direzione e grandezza del carico
2. Velocità di rotazione richiesta
3. Classe di precisione (P0, P5, P4, P2)
4. Metodo di lubrificazione
5. Temperatura operativa

La consulenza con produttori esperti come BMT garantisce la selezione ottimale dei cuscinetti su misura per la vostra applicazione.

10. Consigli per installazione, lubrificazione e manutenzione

• Seguire sempre le specifiche di precarico consigliate
• Utilizzare strumenti e ambienti puliti durante l'installazione
• Selezionare grasso o olio adatti alla velocità e alla temperatura
• Monitorare le vibrazioni e il rumore durante il funzionamento

Domande frequenti: cuscinetti a sfere a contatto obliquo

D1: I cuscinetti a sfere a contatto obliquo possono sopportare carichi assiali in entrambe le direzioni?

I cuscinetti a corona singola gestiscono i carichi assiali in una sola direzione. Le configurazioni accoppiate o a doppia fila consentono il supporto del carico assiale bidirezionale.

Q2: I cuscinetti a sfere a contatto obliquo sono adatti per motori ad alta velocità?

SÌ. Il basso attrito e il design preciso li rendono ideali per applicazioni con motori ad alta velocità.

D3: Quali settori si affidano maggiormente ai cuscinetti a sfere a contatto obliquo?

I settori delle macchine utensili, dell'aerospaziale, della robotica e della produzione di precisione fanno molto affidamento su questi cuscinetti.

D4: In che modo il precarico influisce sulle prestazioni dei cuscinetti?

Un precarico adeguato migliora la rigidità e la precisione, ma un precarico eccessivo può ridurre la durata del cuscinetto.

Poiché le industrie globali continuano a richiedere velocità, precisione e affidabilità sempre più elevate, i cuscinetti a sfere a contatto obliquo rimangono una pietra miliare della progettazione meccanica avanzata. Con comprovata esperienza, severi controlli di qualità e un'ampia gamma di prodotti,BMTfornisce soluzioni di cuscinetti in grado di soddisfare le moderne sfide ingegneristiche.

Se state cercando cuscinetti a sfere a contatto obliquo affidabili e adatti alla vostra applicazione,contattacioggi per discutere le tue esigenze con il team di professionisti di BMT.
